DC-DC omformer fra 24V til 12V

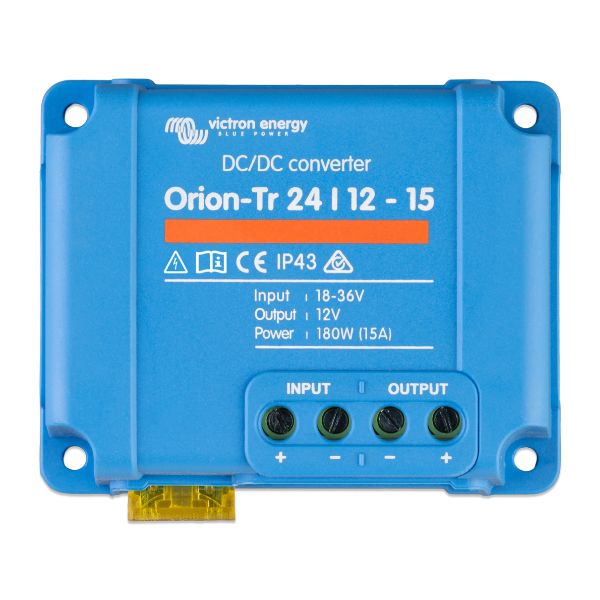

Victron Orion-Tr 24/12-15 er en non-isolated DC-DC omformer, der konverterer 24 V DC til stabil 12 V DC med op til 15 A kontinuerlig udgangsstrøm. Den er beregnet til både og køretøjer med 24 V system, hvor du vil forsyne 12 V forbrugere som lys, pumper og elektronik direkte fra 24 V bordsystemet.
Funktion og begrænsninger
Omformeren er af typen non-isolated, hvilket betyder at indgang og udgang deler fælles minus. Den er kun egnet i installationer hvor minus er fælles mellem forsyning og forbruger. Udgangsspændingen er fast 12 V og kan ikke justeres, og enheden må ikke bruges som batterilader til et separat 12 V batteri. Den kan heller ikke parallelforbindes med andre enheder for at øge strømkapaciteten.
Beskyttelse og virkningsgrad
Virkningsgraden er op til 95 %. Omformeren er kortslutningssikker og har termisk beskyttelse med fuld mærkeeffekt op til 40 °C og funktion op til 55 °C. IP43-klassificeringen opnås ved montering med skrueterminaler pegende nedad.
Installation
Tilslutning sker via skrueklemmer på både indgang og udgang, ingen specialstik kræves. Monter enheden på et fast underlag i tørre omgivelser med terminalerne nedad. Placer passende sikring på +24 V indgangsledningen og forbind udgangen til 12 V fordelerpunktet.
Specifikationer
-
Producent: Victron Energy
-
Type: Non-isolated DC-DC omformer
-
Indgangsspænding: 24 V DC
-
Udgangsspænding: 12 V DC (fast)
-
Maks. udgangsstrøm: 15 A
-
Maks. udgangseffekt: 180 W
-
Virkningsgrad: Op til 95 %
-
Termisk beskyttelse: Fuld effekt op til 40 °C, drift op til 55 °C
-
Beskyttelse: Kortslutningssikker
-
Tilslutning: Skrueklemmer
-
IP-klasse: IP43 (terminaler nedad)
Ofte stillede spørgsmål
Hvilken sikringsstørrelse bør placeres på indgangsledningen?
Sikringen dimensioneres ud fra installationens ledningsføring og indgangsstrøm. Ved 24 V indgang og 180 W maks. effekt trækker omformeren op til ca. 8 A på indgangssiden. Følg gældende installationsnormer og kabelproducentens anbefalinger for den konkrete installation.
Kræver omformeren aktiv køling?
Nej. Omformeren er passivt kølet og kræver ikke ventilator eller tvungen luftgennemstrømning. Sørg dog for tilstrækkelig luftcirkulation omkring enheden, da fuld mærkeeffekt kun er garanteret op til 40 °C omgivelsestemperatur.
Hvornår er non-isolated den rigtige løsning?
Non-isolated er egnet når 24 V forsyningen og 12 V forbrugerne deler fælles minuspotentiale, typisk i køretøjer og både med chassisjord. Har installationen galvanisk adskillelse som krav, skal der bruges en isoleret model.
