Parallelkobling af solpaneler med MC4
Victron MC4-Y fordelersæt bruges til at parallelkoble to solpaneler til én fælles forbindelse ved solcelleregulatoren. Sættet passer til alle paneler med standard MC4-stik og bruges typisk i 12/24V installationer på båd, camper og offgrid-anlæg.
Funktion og installation

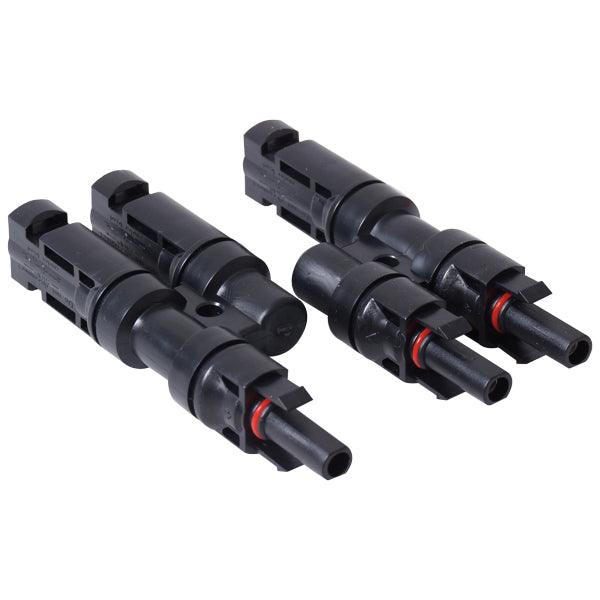

Sættet indeholder to Y-fordelere, én til plus-ledningen og én til minus-ledningen. Plus-ledningerne fra de to paneler samles i den ene fordeler, minus-ledningerne i den anden, og de to enkeltudgange føres videre til regulatorens PV-indgang. MC4-stikkene er vejr- og UV-bestandige og bevarer vandtæt forbindelse uden behov for at crimpe nye stik.
Dimensionering ved parallelkobling
Ved parallelkobling lægges panelernes strøm sammen. Kontroller at kabler og solcelleregulatorens maksimale indgangsstrøm er dimensioneret til den samlede strøm fra begge paneler, inden fordelerne sættes i brug.
Specifikationer
-
Producent: Victron Energy
-
Type: MC4-Y fordeler
-
Anvendelse: Parallelkobling af solpaneler
-
Stiktype: MC4-kompatibel
-
Vægt: 0,20 kg
-
Indhold: 1 stk. 2 hun → 1 han, 1 stk. 2 han → 1 hun
Ofte stillede spørgsmål
Kan fordelersættet bruges til seriekobling af paneler?
Nej, MC4-Y fordelere er beregnet til parallelkobling. Seriekobling kræver direkte forbindelse af det ene panels plus-stik til det næste panels minus-stik uden fordeler.
Passer fordelerne til alle solpaneler?
Fordelerne passer til alle paneler med standard MC4-stik, uanset producent. Kontroller at panelernes stik er ægte MC4 og ikke blot MC4-kompatible varianter med afvigende tolerancer.
