Batteribeskyttelse mod dybdeafladning

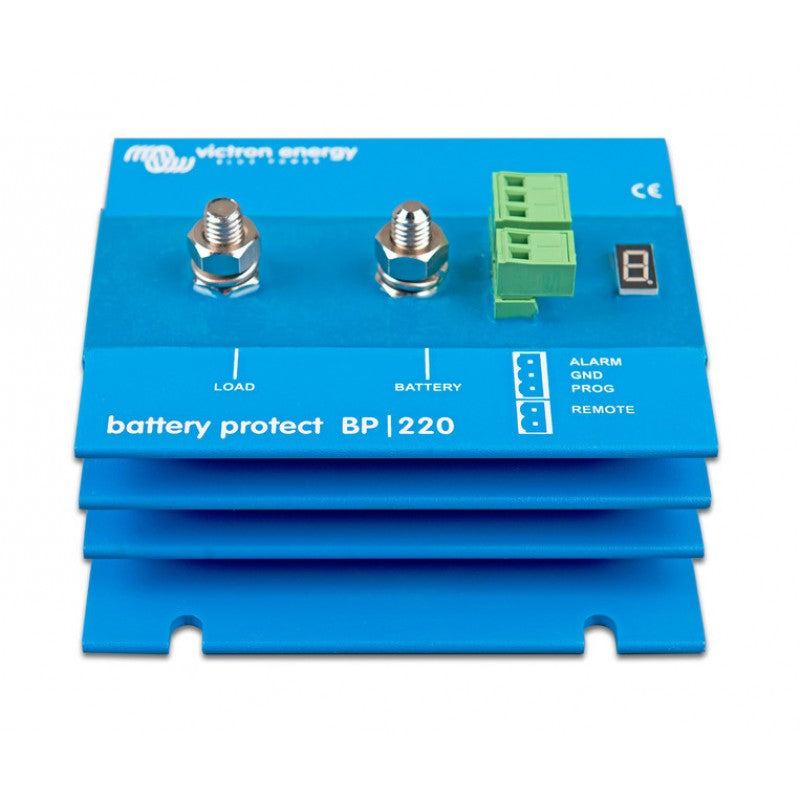

Victron BatteryProtect BP-220 frakobler automatisk ikke-kritiske forbrugere som lys, køleskab og elektronik, når batterispændingen falder til et valgt minimum, så der altid er kapacitet tilbage til at starte motoren. Enheden registrerer selv, om systemet kører på 12V eller 24V og kræver ingen manuel konfiguration af spændingsniveau.
Funktion og beskyttelse
BatteryProtect er en MOSFET-baseret switch uden mekaniske relæer, hvilket betyder at strøm kun løber i én retning: fra batteri til last. Den frakobler lasten cirka 90 sekunder efter at alarm er aktiveret, så forbrugere ikke afbrydes brat ved kortvarige spændingsdyk. Tilkoblingen sker automatisk igen, når batterispændingen er steget over den valgte genindkoblingstærskel. Overspændingsbeskyttelse frakobler lasten, hvis spændingen overstiger 16V på 12V-systemer eller 32V på 24V-systemer, og beskytter dermed følsom elektronik mod beskadigelse.
Alarmudgang og indstilling
Frakoblings- og genindkoblingstærskler vælges via det indbyggede 7-segment display med faste setpoints, herunder en særlig profil til lithium-ion batterier. Alarmudgangen aktiveres, hvis batterispændingen har ligget under frakoblingstærsklen i mere end 12 sekunder. Udgangen er en kortslutningssikret åben kollektor til minus på maksimalt 50 mA og kan drive en LED, buzzer eller styre et relæ.
Installation
Enheden tilsluttes med tre forbindelser: batteri, last og alarm. Den kan bruges i Li-ion installationer sammen med Victron VE.Bus BMS som charge interrupter. Egenforbruget i standby er meget lavt, hvilket gør den velegnet til anlæg der sjældent bruges eller kører på lithium-ion batterier med streng kapacitetsstyring.
Specifikationer
-
Producent: Victron Energy
-
Type: Batteribeskyttelse (MOSFET-switch)
-
Varenummer: BPR000220400
-
Maks. kontinuerlig strøm: 220 A
-
Spændingsområde: 6–35 V DC
-
Systemspænding: 12V / 24V (auto-detektering)
-
Overspændingsfrakobling: 16V (12V system) / 32V (24V system)
-
Alarmforsinkelse: 12 sekunder
-
Frakoblingsforsinkelse: 90 sekunder efter alarm
-
Alarmudgang: Åben kollektor, maks. 50 mA (kortslutningssikret)
-
Indstilling: 7-segment display med faste setpoints
-
Li-ion profil: Ja
Ofte stillede spørgsmål
Kan BatteryProtect bruges til både last og lader på samme tid?
Nej. MOSFET-switchen er uni-direktionel, så strøm kan kun løbe fra batteri mod last. Enheden bruges enten til at beskytte forbrugere eller som charge interrupter i en Li-ion installation, ikke begge funktioner samtidig i samme enhed.
Hvad sker der, hvis spændingen kortvarigt dykker under tærsklen?
Enheden aktiverer ikke frakoblingen med det samme. Alarmen udløses først efter 12 sekunder under tærsklen, og selve frakoblingen sker først 90 sekunder efter alarm. Kortvarige spændingsdyk afbryder derfor ikke forbrugerne unødigt.
Kræver enheden konfiguration ved installation?
Systemspændingen (12V eller 24V) detekteres automatisk. Frakoblings- og genindkoblingstærskler vælges via det indbyggede 7-segment display med faste setpoints, så der ikke er behov for ekstern programmering eller software.
