Automatisk beskyttelse mod dybdeafladning

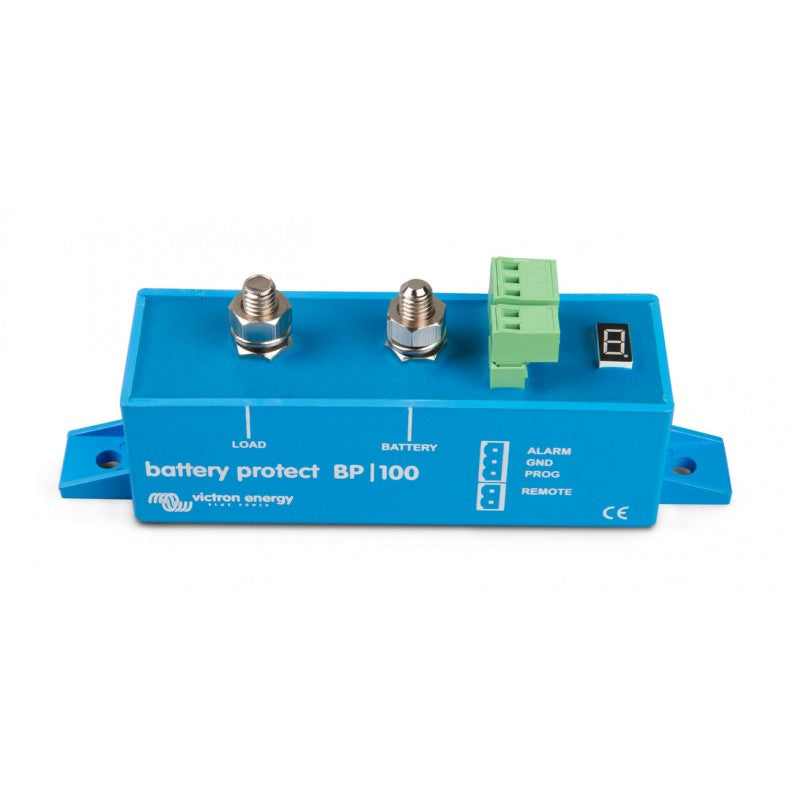

Victron BatteryProtect BP-100 er en elektronisk batterivagt, der afkobler ikke-essentielle DC-forbrugere automatisk, når batterispændingen falder for lavt. Den beskytter batteriet mod dybdeafladning og sikrer, at der altid er nok strøm tilbage til at starte motoren. Batterivagten bruges typisk i marine-, camper- og off-grid-installationer med 12 eller 24 V batterisystemer.
Funktion og spændingsstyring
Afkoblings- og tilkoblingsspændinger vælges via en indstillingsknap med flere faste profiler til 12 og 24 V systemer. Det valgte program vises på den indbyggede 7-segment LED-display. Når batterispændingen er under den valgte grænse i mere end 12 sekunder, aktiveres alarmudgangen. Forbrugerne frakobles efter ca. 90 sekunder, hvis spændingen ikke stiger igen. Tilkobling sker 30 sekunder efter at spændingen igen er over den valgte grænse. Batterivagten afkobler også ved overspænding, over 16 V i 12 V systemer og over 32 V i 24 V systemer, for at beskytte følsomt elektronik.
Konstruktion og installation
Afbryderen er MOSFET-baseret uden relækontakter, hvilket eliminerer gnistdannelse og gør enheden sikker i rum med brændstoflugt. Systemspændingen detekteres automatisk. Alarmudgangen er en kortslutningssikker open-collector-udgang, der kan drive en buzzer, LED eller lille relæ. BP-100 kan desuden bruges som ladningsafbryder i Li-ion-systemer med BMS, men kun i én retning ad gangen.
Specifikationer
-
Producent: Victron Energy
-
Type: Batterivagt / load-disconnect
-
Maks. kontinuerlig strøm: 100 A
-
Peak-strøm: Op til 600 A (kortvarige peaks)
-
Spænding: 6–35 V DC (12/24 V auto-detekterende)
-
Overspændingsbeskyttelse: 16 V (12 V system) / 32 V (24 V system)
-
Alarmudgang: Open-collector, maks. 50 mA
-
Indstilling: Indstillingsknap med 7-segment LED-display
-
Li-ion kompatibilitet: Ja, via BMS med tørkontakt til remote-terminal
-
Design: MOSFET solid state, gnistfri
Ofte stillede spørgsmål
Kan batterivagten bruges til både opladning og forbrug på samme installation?
Nej. BP-100 er uni-direktionel og kan kun håndtere én retning ad gangen, enten som load-disconnect eller som charge-disconnect. Bruges den i et Li-ion-system til begge formål, kræves to separate enheder.
Hvad sker der, hvis spændingen stiger igen inden for de 90 sekunder?
Hvis batterispændingen når op til reconnect-niveauet inden for de 90 sekunder efter alarmaktivering, for eksempel fordi motoren er startet, frakobles forbrugerne ikke, og systemet fortsætter normalt.
Kræver BP-100 ekstern sikring?
Ja. Det anbefales at installere en passende sikring eller automatsikring på indgangssiden i overensstemmelse med kabeltykkelse og installationskrav, da enheden selv ikke indeholder intern sikring.
