Deling af VHF-antenne til AIS og radio

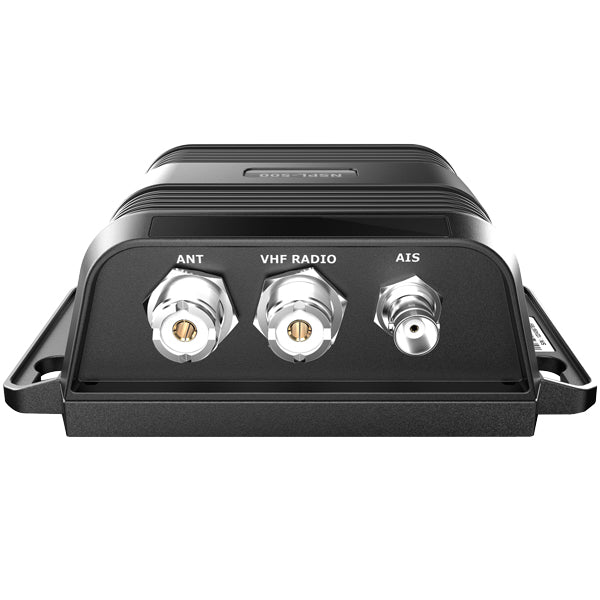

Navico NSPL-500 er en antennesplitter, der gør det muligt at bruge én VHF-antenne til både VHF-radio, AIS-transceiver og FM-radio. Den er relevant på både sejl- og motorbåde, hvor der ikke er plads til eller ønske om en separat AIS-antenne.
Funktion og prioritering
Splitterens routing er automatisk. Modtagne signaler fordeles til VHF og AIS uden mærkbart tab. Når der sendes, routes signalet til antennen automatisk. Hvis VHF og AIS sender samtidig, får VHF-radio prioritet. De to enheder kan ikke transmittere på samme tid via samme antenne.
Installation
Splitteren monteres under dæk og tilsluttes VHF-antenne, VHF-radio, AIS-transceiver og strøm. FM-tilslutning er valgfri. Antenneporten er SO239. Enheden er IPX7-vandtæt og understøtter både 12 V og 24 V systemer.
Specifikationer
-
Producent: Navico
-
Type: Antennesplitter
-
Frekvensområde: 156–162 MHz
-
Spænding: 9,6–31,2 V DC
-
Strømforbrug: Under 150 mA ved 12 V DC
-
Maks. input, VHF-port: 25 W
-
Maks. input, AIS-port: 12,5 W
-
Impedans, AIS/VHF/antenne: 50 ohm
-
Impedans, FM-port: 75 ohm
-
Antennestik: SO239
-
Vandtæthed: IPX7
-
Driftstemperatur: -15 °C til +55 °C
-
Vægt: 260 g
-
Montering: Indendørs / under dæk
Ofte stillede spørgsmål
Hvad sker der med modtagelsen, når VHF-radioen sender?
Under afsendelse via VHF-radioen er AIS-modtagelsen midlertidigt afbrudt. Splitterens automatiske routing sikrer, at signalet prioriteres korrekt, og normal modtagelse på begge enheder genoptages straks efter afsendelsen.
Kræver splitteren en bestemt VHF-antenne?
Splitteren bruger SO239-stik på antenneporten. VHF-antennen skal have PL259-stik eller monteres med adapter. Der er ingen krav til specifikt mærke eller model.
Er FM-tilslutningen nødvendig?
Nej, FM-porten er valgfri. Splitteren fungerer fuldt ud uden FM-radio tilsluttet.
