Ekstern shunt til VDO amperemeter

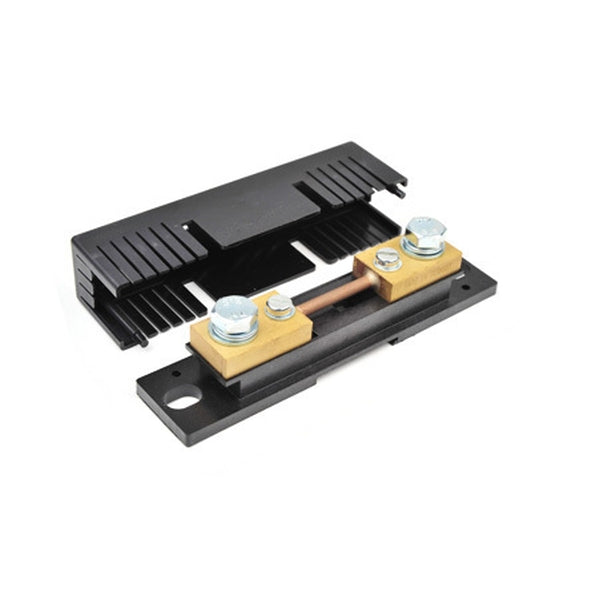

VDO shunt 60A er en ekstern DC-shunt til VDO analogt amperemeter med 60 mV fuld skala. Shunten monteres i serie i plus- eller minusledningen tæt ved batteriet og giver ammeteret et præcist signal til overvågning af ladning og afladning i 12- og 24V systemer på båd og køretøj.
Funktion og installation
Shunten er en passiv komponent, der ikke selv forbruger strøm fra systemet. Hovedstrømmen føres gennem shuntens kraftige terminaler, mens ammeteret tilsluttes med tynde signalledninger til shuntens målepunkter. Det giver et output på 60 mV ved ±60 A, svarende til 1 mV pr. ampere. Shunten er ikke kompatibel med ammetre der har intern shunt.
Specifikationer
-
Producent: VDO
-
Type: Ekstern DC-shunt
-
Måleområde: -60 til +60 A DC
-
Udgangssignal: 0–60 mV DC ved ±60 A
Ofte stillede spørgsmål
Hvilke ammetre er kompatible med denne shunt?
Shunten passer til VDO-ammetre specificeret til 60 mV ekstern shunt, typisk -60–0–+60 A modeller. Den er ikke beregnet til ammetre med indbygget intern shunt.
Hvilken ledningsdimension anbefales til signalledningerne?
Signalledningerne mellem shuntens målepunkter og ammeteret fører kun millivolt-signalet og behøver derfor ikke dimensioneres til hovedstrømmen. Tynde ledninger på 0,5–1,0 mm² er tilstrækkelige, men hold dem så korte som muligt for at minimere spændingsfald og forstyrrelser.
Hvad er den maksimale strøm, shunten kan tåle?
Shunten er rated til 60 A kontinuerligt. Overskrid ikke måleområdet, da det kan påvirke nøjagtigheden eller beskadige shunten.
