Olietrykssensor til bådmotor
VDO olietrykssensor måler motorens olietryk og sender et modstandssignal til et kompatibelt VDO-instrument. Sensoren har en integreret advarselskontakt, der lukker ved lavt olietryk og aktiverer alarm eller kontrollampe. Den passer til 12 og 24 V bådanlæg og anvendes på indbordsmotorer, hvor gevindmålet M18x1,5 passer.
Tilslutning og kompatibilitet
Sensoren bruger standard VDO-karakteristik med 10–184 Ohm og kræver et VDO-olietryksinstrument eller et instrument kalibreret til samme karakteristik. Advarselskontakten er normalt åben og lukker ved fald under 0,50 bar. Max belastning på advarselskontakten er 5 W, så den egner sig til kontrollampe eller relæ, ikke direkte til større laster.
Montering
Sensoren skrues ind i motorblokken med M18x1,5-gevind. Tilspænd til 100 Nm og sørg for, at gevindfladen er ren og tæt. Huset fungerer som fælles stel, så én ledning tilsluttes signalterminal og én til advarselskontakten.
Specifikationer
-
Producent: VDO
-
Type: Olietrykssensor
-
Måleområde: 0–5 bar
-
Max overtryk: 30 bar (kortvarigt, op til 2 sekunder)
-

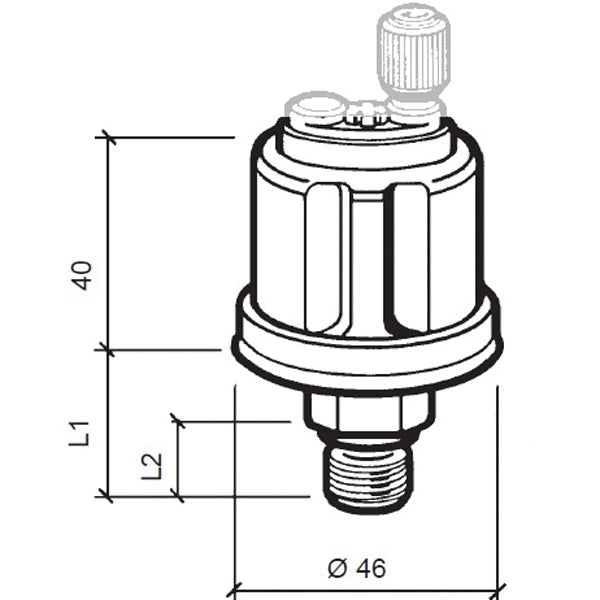

Gevind: M18 x 1,5
-
Gevindlængde: 12 mm
-
Tilspændingsmoment: 100 Nm
-
Spænding: 6–24 V DC
-
Modstandskarakteristik: 10–184 Ohm (VDO-standard)
-
Advarselskontakt aktivering: 0,50 bar ± 0,15 bar
-
Max belastning advarselskontakt: 5 W (ikke-induktiv)
-
Kompatible medier: Olie, brændstof, luft
Ofte stillede spørgsmål
Hvornår skal sensoren udskiftes?
Udskift sensoren, hvis instrumentet viser forkerte eller ustabile aflæsninger, eller hvis advarselskontakten ikke reagerer korrekt ved lavt olietryk. Tjek også for olielækage ved gevindfladen ved hvert eftersyn.
Kan sensoren bruges med et instrument fra et andet mærke end VDO?
Kun hvis instrumentet er kalibreret til VDO-karakteristikken 10–184 Ohm. Instrumenter med andre modstandsområder vil give forkerte aflæsninger.
Kræver monteringen tætning af gevindfladen?
Brug tætningsgarn eller PTFE-tape på gevindfladen for at sikre mod olielækage. Kontroller altid for lækage efter første opstart.
