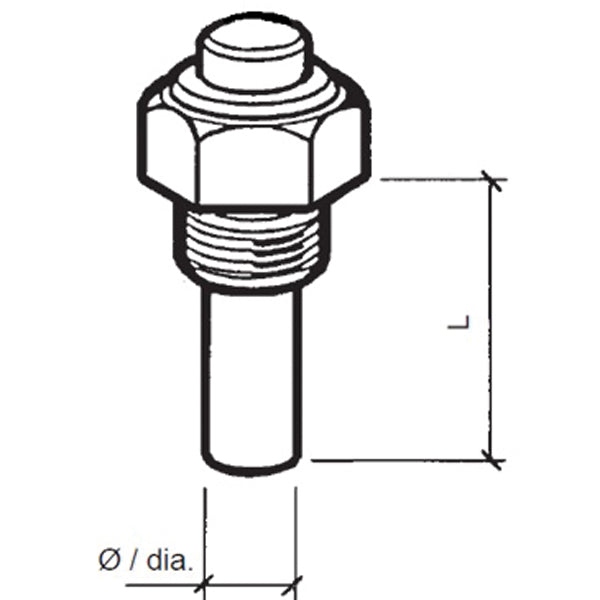

Olietemperaturføler til marinemotor
VDO olietemperaturføler med M18 x 1,5 gevind måler olietemperaturen i indenbordsmotorer og sender et modstandssignal til et VDO olietemperaturinstrument. Føleren er godkendt til brug på både 12 V og 24 V anlæg og passer til motorblokke og oliekanaler med M18 x 1,5 følerport.
Funktion og tilslutning
Føleren arbejder som en resistiv 1-polet sensor, hvor stel tages gennem sensorens krop via gevindet til motorblokken. Den øverste stud tilsluttes med en kabelsko til instrumentkablet. For korrekt aflæsning skal føleren matches med et VDO olietemperaturinstrument kalibreret til samme modstandskurve.
Montering
Gevindtape bør undgås eller bruges meget sparsomt, da et tykt lag isolerende tape kan give målefejl ved at forstyrre stelkontakten. Har motorblokken en anden gevinddimension, kan en adapter til M18 x 1,5 bruges.
Specifikationer
-
Producent: VDO
-
Type: Olietemperaturføler
-
Gevind: M18 x 1,5
-
Spænding: 6–24 V
-
Temperaturområde: 50–150 °C (120–300 °F)
-
Signaltype: Resistiv, 1-polet med fælles stel
Ofte stillede spørgsmål
Hvad sker der, hvis stelkontakten via gevindet er dårlig?
En dårlig stelkontakt vil resultere i forkerte eller ustabile aflæsninger på instrumentet. Sørg for at gevindet har god metallisk kontakt med motorblokken, og undgå et tykt lag gevindtape, som kan isolere forbindelsen.
Kan føleren bruges på en motor uden M18 x 1,5 følerport?
Ja, med en adapter fra eksempelvis 1/8" NPT eller 3/8" NPT til M18 x 1,5. Kontroller at adapteren giver god elektrisk forbindelse til motorblokken, så stelkontakten er sikret.
