Fremadseende ekkolodsgivere til Simrad
Navico ForwardScan transducer-kit er et fremadseende 2D ekkolod til permanent montage i skroget. Det viser en bundprofil foran båden og advarer om lavt vand inden du sejler ind i det, praktisk ved navigation i lavvandede, uopmålte eller dårligt kortlagte farvande.
Funktion og rækkevidde

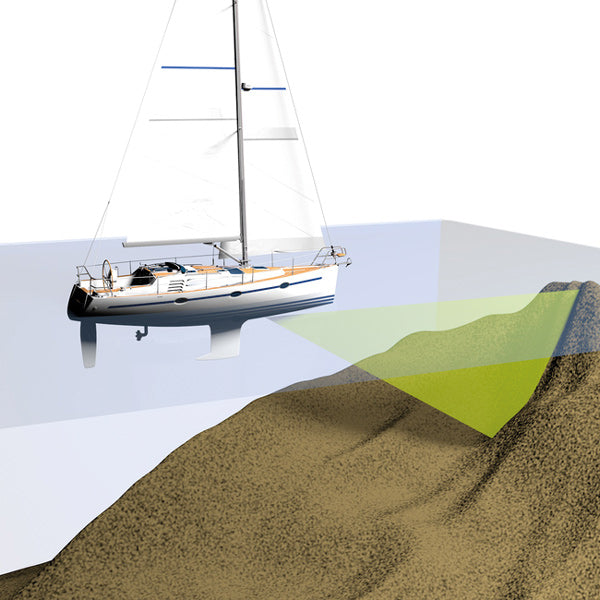

Transduceren scanner bunden foran båden og viser en todimensionel profil på kompatible Simrad-displays. Ved normal drift er rækkevidden 4–5 gange den aktuelle vanddybde, eksempelvis 12–15 meter foran ved 3 meters dybde. Under ideelle forhold kan rækkevidden nå op til 8 gange dybden. Driftsfrekvensen er 180 kHz, valgt for at minimere interferens med almindelige 200 kHz ekkolod, så ForwardScan kan køre parallelt med eksisterende dybdemåler eller fishfinder.
Visning og alarmer
På kompatible Simrad-displays vises bundprofilen med Bottom Color Tracking, der farvekoder dybdeprofilen for nem aflæsning. Heading Line View integrerer ForwardScan-dybder direkte i kurslinjen på kortplotteren. Lavvandsalarmen advarer automatisk når dybden foran båden nærmer sig en indstillet grænse. Transduceren måler også vandtemperatur.
Montering
Transduceren monteres permanent i skroget via den medfølgende rustfri stålgennemføring på 50,8 mm (2"). Gennemføringen har en selvlukkende intern ventil, så transduceren kan fjernes og sættes i igen mens båden ligger i vandet. Den medfølgende fairing-block kompenserer for skrogets deadrise, op til 29 mm skrogtykkelse ved 12° og op til 19 mm ved 20° deadrise. Kablet er ca. 10 meter med 9-pin Navico-stik til direkte tilslutning på kompatible Simrad-chartplottere.
Specifikationer
-
Producent: Navico / Simrad
-
Type: Fremadseende transducer-kit
-
Varenummer: 000-11674-001
-
Frekvens: 180 kHz
-
Effekt: Op til 96 W
-
Max dybde: Ca. 90 m (300 ft)
-
Rækkevidde fremad: 4–5 × aktuel dybde (op til 8 × under ideelle forhold)
-
Scanning: Fremadseende 2D
-
Temperatur: Ja
-
Gennemføring: Rustfrit stål, 50,8 mm (2")
-
Skrogtykkelse (12° deadrise): Op til 29 mm
-
Skrogtykkelse (20° deadrise): Op til 19 mm
-
Kabellængde: Ca. 10 m
-
Stik: 9-pin Navico
-

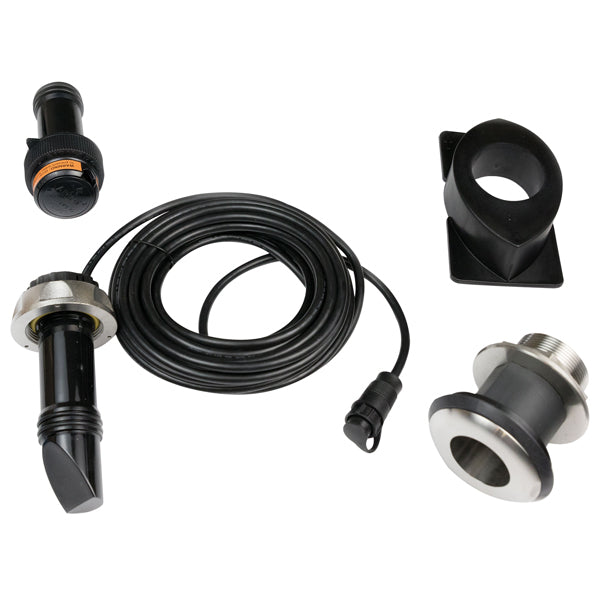

Indhold: Transducer, rustfri gennemføring med selvlukkende ventil, fairing-block
Ofte stillede spørgsmål
Hvilke displays er kompatible med ForwardScan?
ForwardScan er kompatibel med udvalgte Simrad-chartplottere der understøtter ForwardScan-teknologi, herunder NSS- og NSO-serien. Tjek Simrads kompatibilitetsliste for dit specifikke display før køb.
Kan transduceren monteres i et glasfiberskrog?
Ja, gennemføringen er beregnet til glasfiberskrog. Brug fairing-blocken til at kompensere for skrogets deadrise og sikre at transduceren sidder korrekt i forhold til vandgennemstrømningen.
Kan transduceren fjernes uden at tage båden på land?
Ja, gennemføringen har en selvlukkende ventil der lukker automatisk når transduceren tages ud. Det betyder at service og udskiftning kan ske mens båden ligger i vandet.
