Alt-i-en gennemføringstransducer til ekkolod

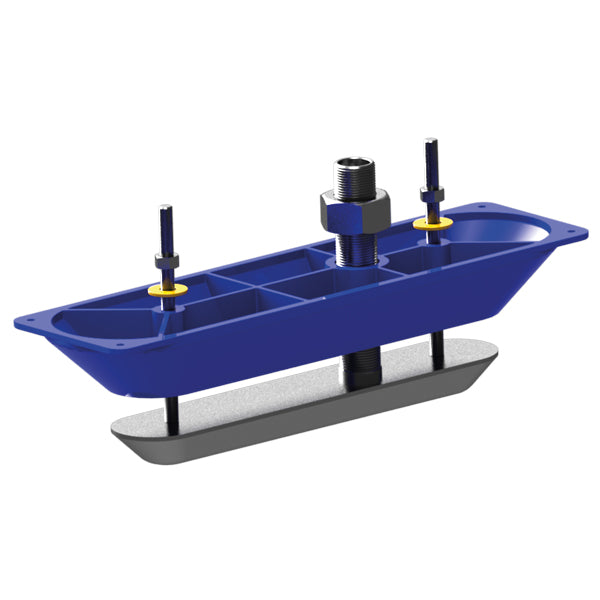

Totalscan gennemføringstransduceren i rustfrit stål samler traditionelt ekkolod, CHIRP og StructureScan HD i én enhed til montering gennem skroget. Den giver bundkontur, fiskregistrering og strukturbilleder både under og til siderne af båden uden behov for flere separate transducere.
Teknologier og funktioner
Transduceren kombinerer fire teknologier: bredbåndsekkolod på 83 og 200 kHz, Medium og High CHIRP for bedre adskillelse af fisk og bunddetaljer, DownScan Imaging™ med detaljeret billede direkte under båden samt StructureScan® HD med sidescan til begge sider. StructureScan kører på 455 kHz med rækkevidde op til 90 meter til hver side og 800 kHz med op til 30 meter til hver side. DownScan når ned til ca. 90 meters dybde afhængigt af forholdene.
Montering og installation
Transduceren monteres som gennemføring i skroget og er beregnet til flade skrog med lille deadrise. En fairing-blok sikrer korrekt vinkel ved installation. Huset er i rustfrit stål til permanent montering i salt- og ferskvand.
Kompatibilitet
Kræver en skærm med integreret StructureScan HD eller tilkoblet modul. Kompatibel med Lowrance HDS Live, HDS Carbon, HDS Gen3, HDS Gen2 Touch, Elite Ti og Elite Ti2 samt Simrad NSS evo2, NSS evo3/evo3S og GO-serien. Understøtter også udvalgte B&G-modeller i Zeus- og Vulcan-serien.
Specifikationer
-
Producent: Navico
-
Type: Gennemføringstransducer
-
Materiale: Rustfrit stål
-
Teknologier: Bredbåndsekkolod, Medium og High CHIRP, DownScan Imaging™, StructureScan® HD
-
Frekvenser ekkolod: 83 kHz / 200 kHz
-
Frekvenser StructureScan: 455 kHz / 800 kHz
-
Rækkevidde StructureScan 455 kHz: Op til 90 m til hver side
-
Rækkevidde StructureScan 800 kHz: Op til 30 m til hver side
-
DownScan dybde: Op til ca. 90 m
-
Montering: Gennemføring i skrog med fairing-blok
-
Kompatible Lowrance-modeller: HDS Live, HDS Carbon, HDS Gen3, HDS Gen2 Touch, Elite Ti, Elite Ti2
-
Kompatible Simrad-modeller: NSS evo2, NSS evo3/evo3S, GO5/7/9/12 XSE/XSR
-
Kompatible B&G-modeller: Zeus- og Vulcan-serien (udvalgte modeller)
Ofte stillede spørgsmål
Kræver transduceren et særskilt StructureScan-modul?
Skærmen skal have integreret StructureScan HD eller et tilkoblet modul for at udnytte sidescan-funktionen. Tjek din skærms specifikationer inden køb.
Hvad er forskellen på 455 kHz og 800 kHz StructureScan?
455 kHz giver større rækkevidde til siderne og bruges til at kortlægge større områder. 800 kHz giver højere opløsning og mere detaljerede billeder, men med kortere rækkevidde. De to frekvenser supplerer hinanden og kan typisk skiftes under drift.
Kan transduceren monteres på alle skrogtyper?
Transduceren er beregnet til flade skrog med lille deadrise. Fairing-blokken kompenserer for en vis vinkel, men tjek din båds deadrise-vinkel og Navicos installationsvejledning inden montering for at sikre korrekt placering og vinkel.
