Transducer med heading sensor til bovmonteret trollingmotor
Lowrance SpotlightScan transducer monteres på bovmonterede, kabelstyrede fodpedal-trollingmotorer og giver scanning foran og rundt om båden i den retning motoren peger. Heading sensoren registrerer fodpedalens position og sender retningsinformation til HDS-skærmen, så sonarstrålen altid er orienteret korrekt.
SpotlightScan og scanning
SpotlightScan aktiveres ved at dreje trollingmotoren med fodpedalen, transduceren scanner automatisk i samme retning. Systemet viser struktur, bund og fisk foran og rundt om båden op til ca. 45 meter væk, så du kan kortlægge fiskepladsen før det første kast. Stråle-indikatorer (spokes) vises på HDS-skærmen og opdateres i nær realtid, mens du drejer motoren.
Sonarfunktioner
Transduceren understøtter tre sonartyper samtidig. DownScan Imaging på 455 og 800 kHz giver fotolignende billeder af bund og struktur og adskiller fisk fra underlag. Broadband Sounder på 83 og 200 kHz bruges til klassiske fiskebuer, dybdesporing og agn. SpotlightScan surround scanning arbejder parallelt med begge.
Installation og kalibrering

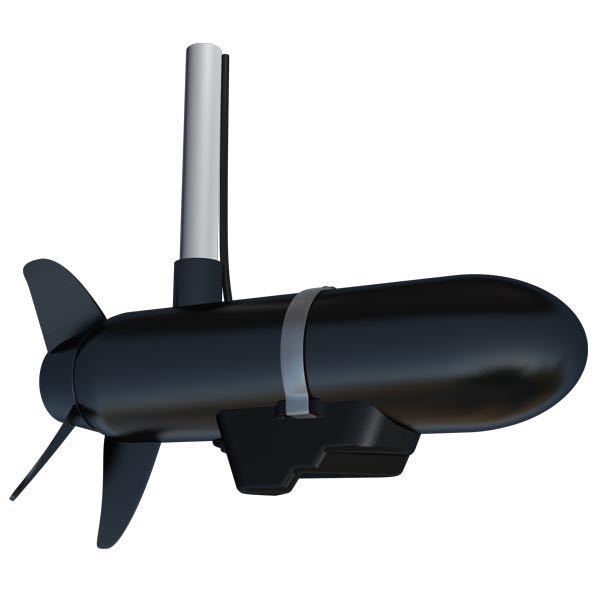

Transduceren monteres på trollingmotorens skaft med den medfølgende rustfri stålklemme og tilsluttes HDS-skærmen med et enkelt kabel. Heading sensoren placeres ved fodpedalen. Efter montering kalibreres retningen i HDS-menuen ved at justere spoke-visningen, så den flugter med pilen på trollingmotoren. Konfigurer transducertypen til HDI 83/200 455/800 i HDS-menuerne for at aktivere alle funktioner.
Specifikationer
-
Producent: Lowrance / Navico
-
Type: Trollingmotor-transducer med heading sensor
-
Sonarfunktioner: SpotlightScan™, DownScan Imaging™, Broadband Sounder™
-
DownScan frekvenser: 455 / 800 kHz
-
Broadband frekvenser: 83 / 200 kHz
-
Scanning rækkevidde: Op til ca. 45 m
-
Driftsspænding: 12 V
-
Kompatibel med: HDS Gen2, HDS Gen2 Touch, HDS Gen3
-
Montering: Bovmonteret, kabelstyret fodpedal-trollingmotor
-
Klemme: Rustfrit stål
-
Bredde: 89 mm
-
Højde: 61 mm
-
Længde: 149 mm
Ofte stillede spørgsmål
Fungerer transduceren med elmotorer uden kabelfodstyring?
Nej. Heading sensoren kræver en kabelstyret fodpedal-trollingmotor for at registrere retningen. Elmotorer uden kabelfodstyring og agtersmonterede motorer understøttes ikke.
Hvilke HDS-skærme er kompatible?
Transduceren er kompatibel med HDS Gen2, HDS Gen2 Touch og HDS Gen3.
Hvad er driftsspændingen?
Transduceren kræver 12 V.
