Kortplotter og ekkolod til havbåde

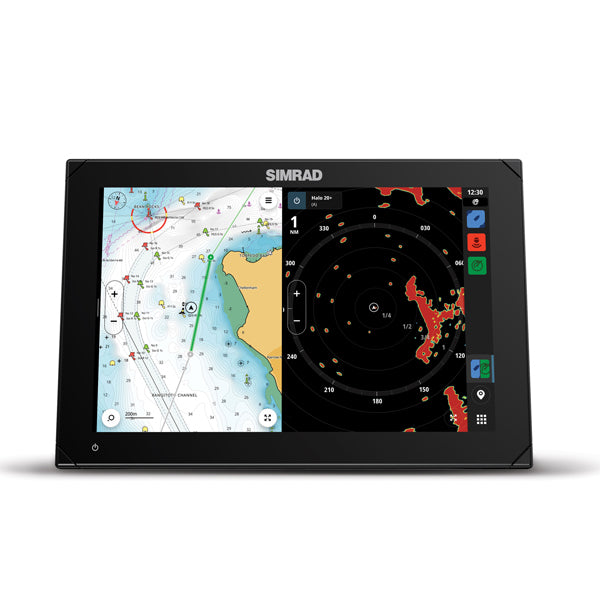

Simrad NSX 3012 er en 12" multifunktionsdisplay med kortplotter, ekkolod og intern GPS til sejl- og motorbåde. Enheden leveres uden transducer, og ekkolodsfunktionen kræver en separat 9-pin Xsonic transducer, der tilsluttes den indbyggede sonarport.
Skærm og betjening
Den 12" IPS touchskærm med HD-opløsning (1280 × 800) har brede betragtningsvinkler og er synlig gennem polariserede solbriller. Brugerfladen følger NSX-seriens intuitive design og betjenes direkte på skærmen.
Kortplotter og navigation
C-MAP DISCOVER X søkort er inkluderet, og enheden understøtter desuden C-MAP REVEAL X. Den interne 10 Hz GPS med SBAS-understøttelse (herunder EGNOS) giver præcis positionering. Kapaciteten rækker til 6.000 waypoints, 500 ruter med op til 100 punkter pr. rute og 50 tracks med op til 12.000 track points.
Ekkolod og sonar
Det indbyggede sonarmodul understøtter CHIRP, HDI og Active Imaging (SideScan + DownScan + CHIRP) via den enkelte 9-pin Xsonic port på op til 1 kW. Transducertype vælges ud fra applikation og dybdekrav, eksempelvis Active Imaging 3-i-1, HDI eller 1 kW dybvandstransducer.
Tilslutning og netværk
Enheden har NMEA 2000 til AIS, motorinfo, tankdata og autopilot samt Ethernet til radar og netværk med flere MFD-enheder. Wi-Fi bruges til kortopdateringer og app-integration, Bluetooth 4.0 til trådløse enheder og USB til ekstern lagring. IP-kamera understøttes via videoindgang.
Specifikationer
-
Producent: Simrad
-
Type: Multifunktionsdisplay (MFD) / kortplotter
-
Model: NSX 3012
-
MPN: 000-15222-001
-
Skærmstørrelse: 12" IPS touch
-
Opløsning: 1280 × 800 (HD)
-
GPS: Intern 10 Hz med SBAS/EGNOS
-
Søkort: C-MAP DISCOVER X inkluderet
-
Understøttede kortformater: C-MAP DISCOVER X, C-MAP REVEAL X
-
Waypoints: 6.000
-
Ruter: 500 (op til 100 punkter pr. rute)
-
Tracks: 50 (op til 12.000 track points)
-
Sonarport: 1 × 9-pin Xsonic (op til 1 kW)
-
Understøttede sonarteknikker: CHIRP, HDI, Active Imaging (SideScan + DownScan + CHIRP)
-
NMEA 2000: 1 × Micro-C
-
Ethernet: 1 × 5-pin
-
Wi-Fi: IEEE 802.11 b/g/n
-
Bluetooth: 4.0 Classic
-
USB: Ja
-
Video: IP-kamera understøttet
-
Vandtæthed: IPX6 og IPX7
-
Bredde (uden beslag): 309,5 mm
-
Højde (uden beslag): 208,2 mm
-
Dybde: 86,0 mm
-
Bredde (med beslag): 319,5 mm
-
Højde (med beslag): 215,1 mm
-
Transducer: Ikke inkluderet, kræver separat 9-pin Xsonic transducer
Ofte stillede spørgsmål
Hvilken transducer skal jeg bruge?
Enheden har én 9-pin Xsonic sonarport og understøtter CHIRP-, HDI- og Active Imaging-transducere. Active Imaging 3-i-1 giver SideScan, DownScan og CHIRP i én enhed og er et oplagt valg til alsidig brug. Til større dybder vælges en 1 kW dybvandstransducer.
Kan jeg bruge Navionics eller andre kortformater?
NSX-serien understøtter kun C-MAP DISCOVER X og C-MAP REVEAL X. Andre kortformater, herunder Navionics, er ikke kompatible med denne enhed.
Kan enheden forbindes til autopilot og radar?
Ja. Autopilot tilsluttes via NMEA 2000-porten, og radar forbindes via Ethernet-porten. Enheden kan også indgå i et netværk med andre MFD-enheder fra Simrad.
