Kortplotter og ekkolod til fritidsbåde

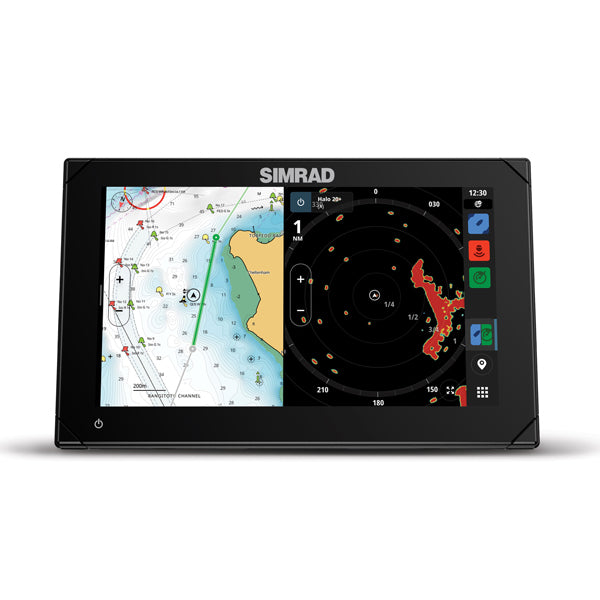

Simrad NSX 3009 er en 9" multifunktionsplotter med indbygget GPS, C-MAP Discover søkort og HDI hæktransducer. Pakken kombinerer navigation og fiskesøgning og er velegnet til kystfiskeri og mindre til mellemstore motorbåde, der ønsker et samlet system til kortplotning og ekkolod.
Skærm og betjening
SolarMax IPS-displayet har en lysstyrke på over 1200 nits og fungerer i direkte sollys og med polariserede solbriller. Opløsningen er 1280 × 720 px med brede betragtningsvinkler. Betjeningen foregår via fuld touch med et app-lignende interface og en guidet opsætningsguide, der gør konfigurationen hurtig ved første opstart.
Navigation og søkort
Den indbyggede 10 Hz GNSS-modtager med 32 kanaler giver præcis og hurtig positionsopdatering. Enheden leveres med C-MAP Discover søkort og understøtter desuden C-MAP Reveal. Kort udvides via det indbyggede microSD-slot.
Sonar og ekkolod
HDI hæktransduceren leverer CHIRP sonar til traditionel fiskefinder-visning samt DownScan Imaging til højopløst strukturvisning direkte under båden. Svingeren dækker frekvenserne 83, 200, 455 og 800 kHz og monteres på hækken. Kombinationen er velegnet til fiskeri i lavt til middel-dybt vand og detaljeret bundkortlægning.
Tilslutningsmuligheder
Enheden har en NMEA 2000-port til integration med instrumenter, autopilot og øvrig navigationselektronik om bord.
Specifikationer
-
Producent: Simrad
-
Type: Kortplotter/ekkolod (MFD)
-
Skærmstørrelse: 9"
-
Skærmtype: SolarMax IPS touch
-
Opløsning: 1280 × 720 px
-
Lysstyrke: >1200 nits
-
GPS: Indbygget 10 Hz GNSS, 32 kanaler
-
Søkort: C-MAP Discover (inkluderet), C-MAP Reveal (understøttet)
-
Kortslot: 1 × microSD
-
Svinger: HDI hæktransducer (transom-mount)
-
Sonartyper: CHIRP og DownScan Imaging
-
Frekvenser: 83 / 200 / 455 / 800 kHz
-
Netværk: NMEA 2000
-
Spænding: 10–17 V DC
-
Strømforbrug: Ca. 18,8 W (1360 mA ved 13,8 V)
-
Vandtæthed: IPX6 og IPX7
-
Driftstemperatur: -15 °C til +55 °C
-
Bredde: 239 mm (263 mm med beslag)
-
Højde: 149 mm (173 mm med beslag)
-
Dybde: 81 mm
-
Montering: Dash/flush eller gimbal-beslag
Ofte stillede spørgsmål
Kan skærmen aflæses i direkte sollys?
Ja. SolarMax IPS-displayet er designet til fuld sol med en lysstyrke på over 1200 nits og fungerer desuden med polariserede solbriller takket være IPS-panelteknologien.
Hvad er forskellen på CHIRP og DownScan Imaging?
CHIRP giver en traditionel ekkolodvisning med dybde og fiskebuer, mens DownScan Imaging viser en fotorealistisk visning af bund og struktur direkte under båden. Begge funktioner er tilgængelige med den medfølgende HDI-svinger og kan vises samtidig på split-skærm.
Kan enheden forbindes til autopilot og øvrige instrumenter?
Ja, via NMEA 2000-porten kan enheden integreres med autopilot, vindmåler, dybdemåler og andre NMEA 2000-kompatible instrumenter om bord.
