Komplet autopilot til hydraulisk styring

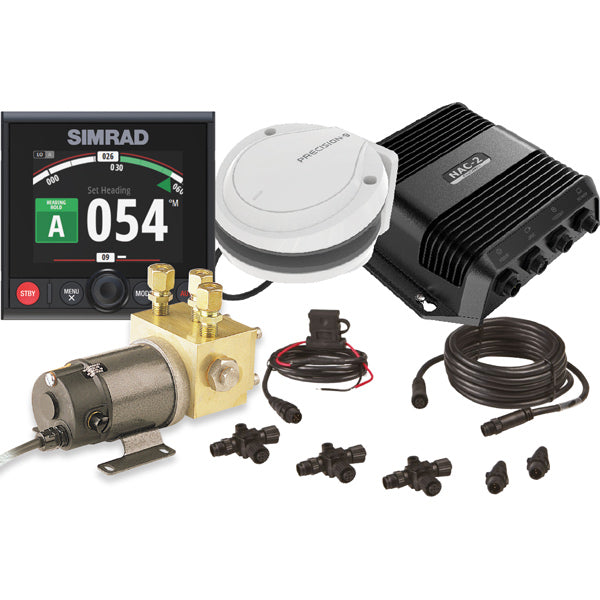

Simrad AP44 VRF Medium Capacity Autopilot Pack er et komplet autopilot-system til hydraulisk styrede motorbåde op til 10 meter. Pakken indeholder alle nødvendige komponenter til installation: AP44 kontrolenhed, NAC-2 autopilotcomputer, Precision-9 kompas og Pump-2 MK2 hydraulikpumpe.
AP44 kontrolenhed
AP44 har et 4,1" TFT farvedisplay med drejeknap og trykknap. Enheden betjenes med Auto, Standby og kursholdsfunktioner samt vind- og rutemodus ved tilslutning til GPS eller kortplotter via NMEA 2000. Frontmonteres med medfølgende pakning og monteringsskabelon.
NAC-2 autopilotcomputer
NAC-2 er systemets computer og styrer Pump-2 via styrealgoritmer tilpasset hydrauliske drev. Enheden understøtter desuden mekaniske drev og solenoideventiler og er beregnet til både op til 10 meter. Drive output er 8 A kontinuerligt og 16 A i ét sekund. Enheden er stænktæt til IPx5 og forsynes med 9–31,2 V DC.
Precision-9 kompas
Precision-9 er et solid-state 9-akse kompas og IMU, der leverer kurs, drejehastighed, roll og pitch via NMEA 2000. Kursnøjagtighed er ±2° efter kalibrering. Enheden er vandtæt til IPx7 og monteres på skot eller mast med justerbart beslag. Forsynes via NMEA 2000-netværket med et forbrug på ca. 0,4 W.
Pump-2 MK2 hydraulikpumpe
Pump-2 MK2 er en reversibel DC-hydraulikpumpe til styrecylindre med et volumen på ca. 80–250 cc. Den drives direkte af NAC-2 og er beregnet til ét hydraulisk styresystem på både op til 10 meter.
Specifikationer
-
Producent: Simrad
-
Type: Autopilot-pakke
-
Bådlængde: Op til 10 meter
-
Styringstype: Hydraulisk (outboard og sterndrev/I/O)
-
Display: 4,1" TFT farvedisplay
-
Netværk: NMEA 2000
-
NAC-2 forsyningsspænding: 9–31,2 V DC
-
NAC-2 drive output: 8 A kontinuerligt, 16 A i 1 sekund
-
NAC-2 tæthed: IPx5
-
Precision-9 kursnøjagtighed: ±2° efter kalibrering
-
Precision-9 tæthed: IPx7
-
Precision-9 driftstemperatur: -25 til +65 °C
-
Pump-2 MK2 cylindervolumen: 80–250 cc
-
Indhold:
- AP44 autopilot kontrolenhed
- NAC-2 autopilotcomputer
- Precision-9 kompas
- Pump-2 MK2 hydraulikpumpe
Ofte stillede spørgsmål
Kræver systemet en rorføler?
NAC-2 har indgang til rorføler, men den er valgfri. Systemet kan fungere uden rorføler, men en rorføler forbedrer præcisionen og anbefales ved installation på større både tæt på 10-meter-grænsen.
Kan AP44 vise rutenavigation fra en GPS eller kortplotter?
Ja, ved tilslutning til en GPS eller kortplotter via NMEA 2000 kan AP44 følge en lagt rute automatisk. Kortplotteren skal sende styringsdata i NMEA 2000-format.
Hvad kræves af hydrauliksystemet for at Pump-2 MK2 passer?
Styrecylinderens volumen skal ligge inden for 80–250 cc. Er cylindervolumenet større, skal der anvendes en pumpe med højere kapacitet. Kontrollér cylinderspecifikationerne hos båd- eller styreproducenten inden installation.
