Vandtæt lavprofil kabelgennemføring til dæk

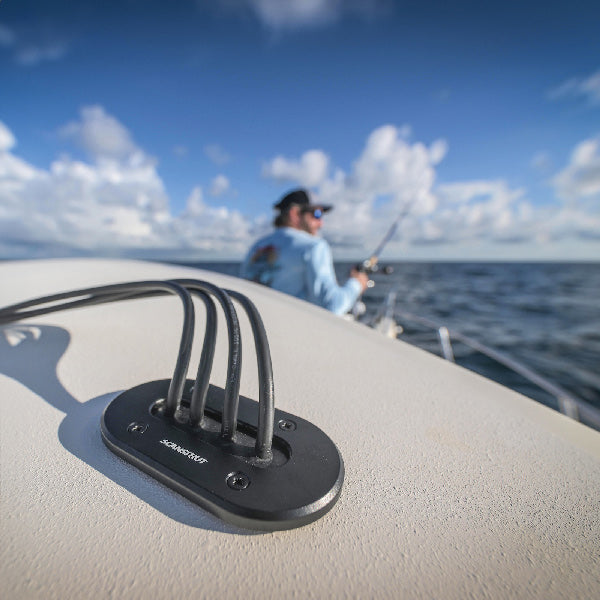

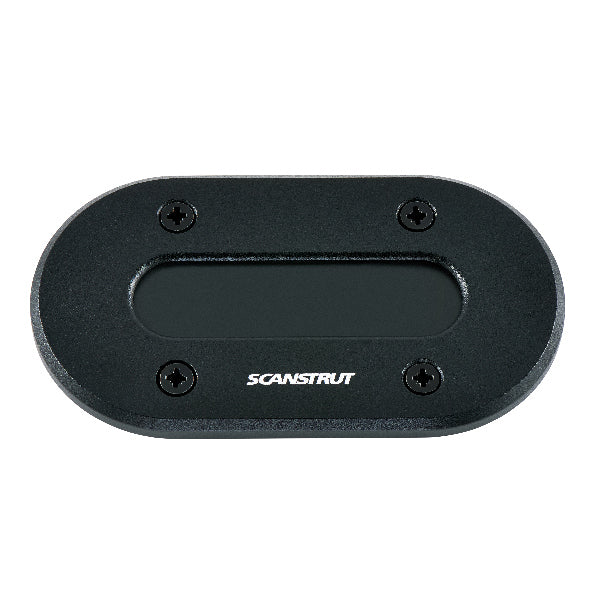

Scanstrut lavprofil dæksgennemføring fører kabler og ledninger igennem dæk, tag og konsoller med IP68-tætning og diskret finish. Tætningsteknologien er skjult under overfladen, så gennemføringen sidder fladt og pænt i stedet for at rage op over dækket.
Konstruktion og materialer

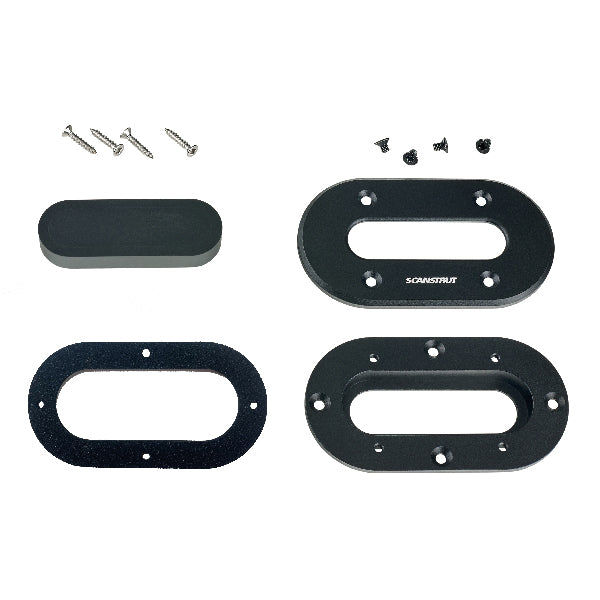

Toppladen er fremstillet i AISI 316 syrefast rustfrit stål med sort finish, der modstår korrosion i maritimt miljø. Den medfølgende gummipakning tilpasses det konkrete kabel ved at bore til den ønskede diameter, hvorefter pladen spændes ned og skaber en IP68-tæt forsegling mod vand og fugt.
Installation
Gennemføringen monteres på en plan overflade. Bor et hul til kablet, op til 15 mm i diameter, samt pilothuller til monteringsskruerne. Tilpas gummipakningen til kabeldiameteren, før kablet igennem og spænd toppladen ned.
Specifikationer
-
Producent: Scanstrut
-
IP-klassificering: IP68
-
Materiale: AISI 316 rustfrit stål
-
Farve: Sort
-
Maks. kabeldiameter: 15 mm
-
Maks. stik/tilslutning: 18,5 mm
-
Bredde: 62,5 mm
-
Længde: 114 mm
-
Højde: 6,5 mm
Ofte stillede spørgsmål
Kan du føre flere kabler igennem samme gennemføring?
Ja, gennemføringen er beregnet til ét eller flere kabler, så længe den samlede kabeldiameter ikke overstiger 15 mm og gummipakningen kan tilpasses korrekt.
Hvordan sikres IP68-tætningen ved montering?
Gummipakningen bores til præcis den kabeldiameter der bruges, og toppladen spændes herefter jævnt ned mod dækket. Brug tætningsmiddel under flangen hvis overfladen ikke er helt plan.
Passer gennemføringen til alle dæktykkelser?
Gennemføringen er beregnet til montering på plan overflade. Kabellængden under dæk afhænger af installationen og er ikke begrænset af selve gennemføringen.
