Vandtæt kabelgennemføring til dæk og skot

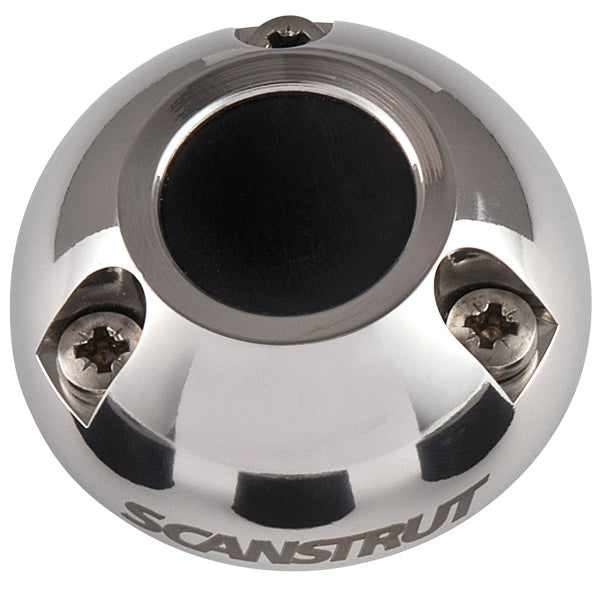

ScanStrut dæksgennemføring er en IP68-tæt kabelgennemføring til dæk og skot i rustfrit stål AISI 316. Den fører kabler med diameter 9–14 mm igennem, og den delte gummipakning gør det muligt at montere kablet uden at fjerne allerede påsatte stik, stik op til 30 mm i diameter kan passere direkte igennem huset.
Konstruktion og tætning
Gennemføringen har lavt profil og sidder semi-flush i dækket, så der ikke er noget at hænge i under sejlads. Tætningen sker i to lag: en konisk gummipakning slutter tæt om kablet, og en skumpakning tætner mod dækkets overflade. Pakken indeholder præborede tætningsindsatser til 9, 11 og 13 mm kabler samt en blank pakning til egne mål.
Typisk anvendelse
Bruges til føring af kabler til antenner, navigationslanterner, solpaneler og eksternt belysningsudstyr på dæk, styrhus eller skot, overalt hvor vandtæt kabelgennemføring er påkrævet i et maritimt miljø.
Specifikationer
-
Producent: ScanStrut
-
Type: Dæksgennemføring, split tætning
-
Materiale: Rustfrit stål AISI 316
-
IP-klassificering: IP68
-
Kabeldiameter: 9–14 mm
-
Maks. stikdiameter: 30 mm
-
Monteringshul: Ø 56,0 mm
-
Udvendig diameter: 59 mm
-
Byggehøjde: 20,5 mm
-
Farve: Rustfrit stål
-
Indhold: Gennemføring, præborede tætningsindsatser (9, 11, 13 mm), blank pakning og monteringsskruer
Ofte stillede spørgsmål
Kan gennemføringen bruges på skrå eller buede overflader?
Skumpakningen kompenserer for lettere ujævnheder, men montering på stærkt krumme overflader kan kræve ekstra tætning med marineegnet fugemasse for at sikre IP68-tætheden.
Hvilket monteringshul skal der saves eller bores i dækket?
Der skal laves en udsparing på Ø 56,0 mm i dækket eller skottet. Gennemføringens udvendige diameter er 59 mm, og den sidder dermed tæt over hulkanten med skumpakningen imellem.
Kan gennemføringen bruges til kabler uden for det angivne diameterinterval?
Den blanke pakning i pakken kan bores op til det ønskede mål inden for husets kapacitet. Kabler uden for 9–14 mm-intervallet understøttes ikke af de præborede indsatser, og tætheden kan ikke garanteres.
