Vandtæt dæksgennemføring til elkabel

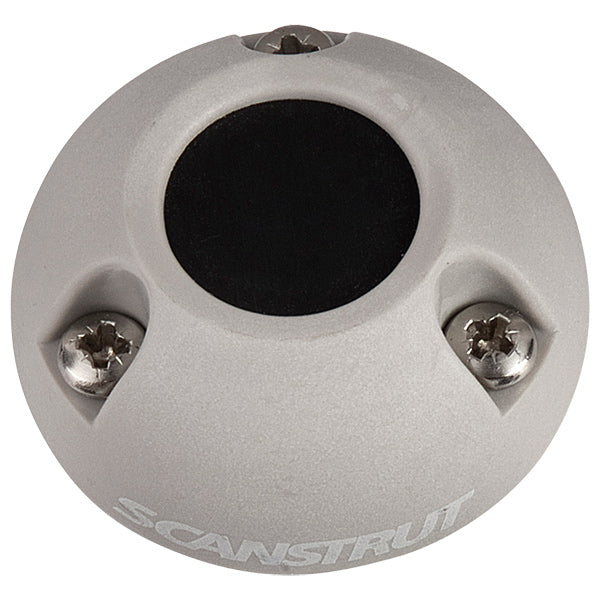

ScanStrut dæksgennemføring er en lavprofil IP68-certificeret gennemføring til ét elkabel på 4–9 mm med stik op til 21 mm. Den bruges til vandtæt og støvtæt kabelgennemføring i dæk eller skot på båd, f.eks. til solpaneler, antenner, lanterner og kameraer.
Konstruktion og tætning
Den delte gummitætning (split tætning) gør det muligt at montere gennemføringen på et allerede monteret kabel med stik, uden at stikket skal afmonteres. Gummipakningerne i indsatsen findes i 4, 5 og 7 mm og leveres uden forboring, så de skæres til ved montage.
Montering
Bor et hul på Ø 45,7 mm i dæk eller skot. Skær hul i gummipakningerne svarende til kablets diameter, før kablet med stik gennem den delte tætning og huset, og fastgør gennemføringen så IP68-tætningen opnås.
Specifikationer
-
Producent: ScanStrut
-
Type: Dæksgennemføring, lavprofil
-
IP-klassificering: IP68
-
Kabeldiameter: 4–9 mm
-
Maks. stikdiameter: 21 mm
-
Antal kabler: 1
-
Tætningsindsats: 4, 5 og 7 mm (u/hul)
-
Monteringshul: Ø 45,7 mm
-
Udvendig Ø: 49 mm
-
Højde: 20,5 mm
-
Farve: Grå
Ofte stillede spørgsmål
Kan gennemføringen monteres på et kabel, der allerede har stik påmonteret?
Ja, den delte gummitætning er netop designet til dette. Tætningen åbnes, kablet lægges ind fra siden, og huset samles igen uden at stikket skal af.
Fås gennemføringen i andre farver eller materialer?
Serien fås også i sort og i rustfrit stål AISI 316. Denne variant er den grå plastversion.
Hvordan vælges den rigtige gummipakningsstørrelse?
Mål kablets ydre diameter og skær hullet i gummipakningerne til den nærmeste størrelse: 4, 5 eller 7 mm. En pakning, der sidder tæt om kablet, sikrer IP68-tætningen.
