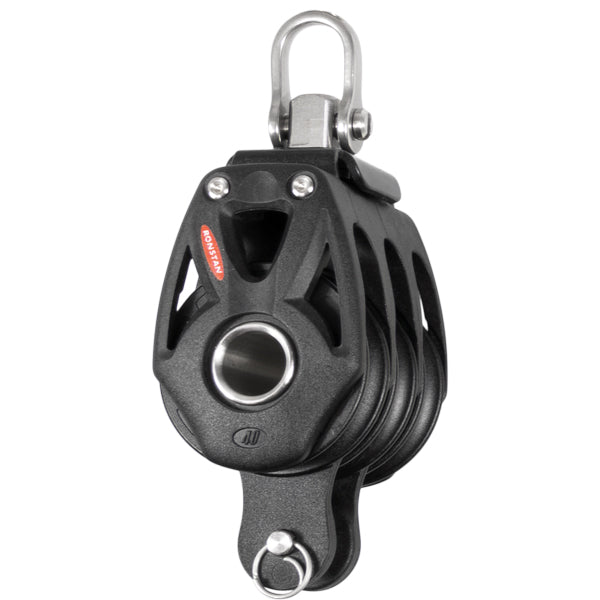

Trippelblok med svivel og hundsvot
Ronstan Orbit trippelblok med svivel og hundsvot er en kugleleje-blok til trimudvekslinger med høj mekanisk fordel, typisk i skødesystemer, vang, cunningham og barberhal på joller og kølbåde. Blokken har en svivlende sjækel øverst og et fast hundsvot nederst til forankring af udvekslingens faste punkt.
Konstruktion og materialer
Orbit-konstruktionen kombinerer et komposit-hus i glasfiberforstærket nylon med et 2-trins kuglelejesystem der holder friktionen lav under både statisk og dynamisk belastning. Komposithuset er stærkere og lettere end traditionelle metalblokke i samme størrelse og passer til performance- og kapsejladsrigge, hvor styrke-til-vægt-forholdet tæller. Den svivlende rustfri stål-sjækel øverst giver fri rotation så blokken selv tilpasser sig trækretningen.
Belastning og anvendelse
Blokken er godkendt til 600 kg maksimal arbejdsbelastning samlet og 400 kg på hundsvottet med en brudbelastning på 800 kg. Det giver dokumenterede sikkerhedsdata for begge belastningspunkter, som er relevante ved dimensionering af flerparts-udvekslinger i 5:1 og 6:1 systemer.
Specifikationer
-
Producent: Ronstan
-
Type: Trippelblok med svivel og hundsvot
-
Serie: Orbit Serie 40
-
Skivediameter: 40 mm
-
Max tovdiameter: 10 mm
-
Arbejdsbelastning (blok): 600 kg
-
Brudstyrke (blok): 1200 kg
-
Arbejdsbelastning (hundsvot): 400 kg
-
Brudbelastning (hundsvot): 800 kg
-
Vægt: 172 g
Ofte stillede spørgsmål
Hvad er hundsvottet beregnet til?
Hundsvottet bruges til at fastgøre udvekslingens faste punkt, fx ved opsplejsning i et 5:1 eller 6:1 mainsheet-system. Hundsvottets egen arbejdsbelastning på 400 kg er dokumenteret separat og skal indgå i beregningen når systemet dimensioneres.
Kan blokken bruges på andre dæksbeslag end Ronstan?
Ja, den svivlende sjækel øverst passer til standard øjer, stropper og dæksbeslag fra andre producenter. Mål huldiameteren på sjæklen og sammenlign med beslaget før montering.
Hvornår bør blokken inspiceres eller udskiftes?
Kontroller kuglelejer og svivel ved sæsonstart. Tegn på slitage er tung gang i skiverne, slør i svivlen eller synlig deformation af huset. Skyl med ferskvand efter sejlads i saltvand.
