Quinblok med svivel og hundsvot til trimssystemer

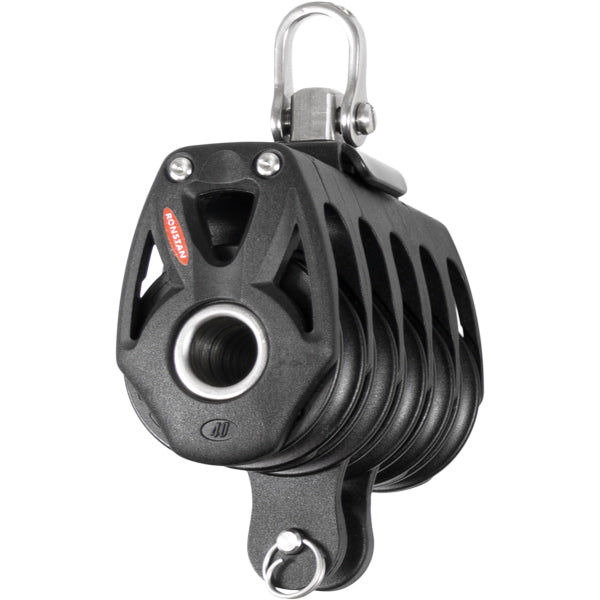

Ronstan Orbit quinblok serie 40 er en 5-skåret blok med svivel og integreret hundsvot til høj-gearings trimssystemer på sejlbåde. Den bruges til storsejl, cunningham, vang og fine-tune systemer, hvor der ønskes stor mekanisk fordel kombineret med mulighed for at låse tovet direkte på blokken.
Konstruktion og materialer
Sideplader og krop er i hærdet glasfiberforstærket nylon, der erstatter de traditionelle rustfri stålstropper i ældre blokdesign og reducerer vægten markant. De 40 mm kompositskiver kører på et 2-trins kuglelejesystem med kugler placeret i skivernes aktive zoner, hvilket giver lav friktion ved både statiske og dynamiske belastninger. Svivelen giver blokken fri rotation, så den tilpasser sig trækretningen automatisk, og hundsvotten låser tovet direkte på blokken uden ekstra beslag.
Specifikationer
-
Producent: Ronstan
-
Type: Quinblok med svivel og hundsvot
-
Serie: Series 40 Orbit
-
Antal skiver: 5
-
Skivediameter: 40 mm
-
Max tov diameter: 10 mm
-
Arbejdsbelastning: 600 kg
-
Brudstyrke: 1200 kg
-
Hundsvot arbejdsbelastning (MWL): 400 kg
-
Hundsvot brudbelastning: 800 kg
-
Vægt: 246 g
Ofte stillede spørgsmål
Hvilken gearing kan opnås med denne blok?
En quinblok (5 skiver) giver mulighed for at bygge systemer op til ca. 10–12:1 mekanisk fordel afhængigt af modblokke og rigging. Det præcise gearingsforhold afhænger af systemets opbygning og tovføring.
Kan blokken bruges med Spectra og Dyneema tov?
Ja, kompositskiverne i Serie 40 Orbit er egnede til moderne syntetisk tovværk. Brug tov inden for den angivne max diameter på 10 mm for at sikre korrekt funktion og undgå slitage på skiver og lejer.
Hvad er forskellen på arbejdsbelastningen for blokken og hundsvotten?
De to værdier er separate. Blokken selv er vurderet til 600 kg MWL, mens hundsvot-enheden har en lavere MWL på 400 kg, da cam-cleat-mekanismen er beregnet til at holde et belastet tov, ikke bære samme fulde last som blokken. Dimensioner dit system efter den laveste af de to værdier.
