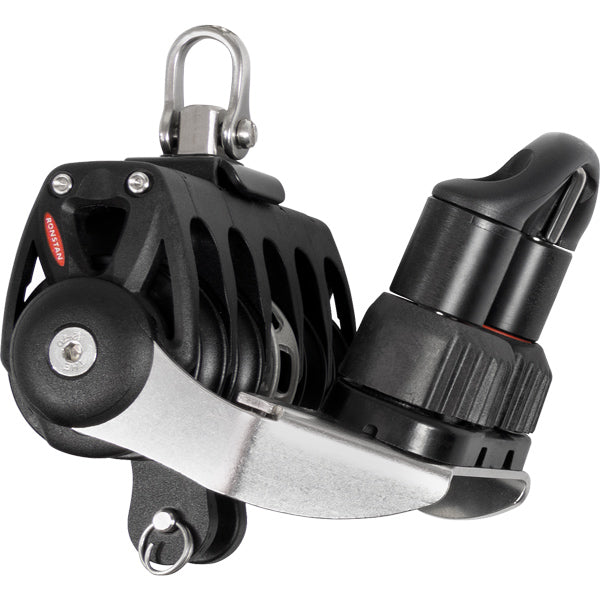

Quinblok med svirvel, frølår og hundsvot
Ronstan Series 40 Orbit quinblok er en 5-skåret blok til høj-udvekslingssystemer på kølbåde og joller op til ca. 5 meter. Den bruges typisk i storskøde- eller bomvangstaljer hvor der er behov for høj mekanisk udveksling på op til 12:1. Svivlen sikrer fri rotation og korrekt retningsindstilling, frølåret giver mulighed for at klemme tovet direkte på blokken, og hundsvotten bruges til fast montage på dæk eller beslag.
Konstruktion og materialer
Sidepladerne er i hærdet glasfiberforstærket nylon, der erstatter de rustfri stålstropper som bruges i traditionelle blokke. Det giver lav vægt med høj styrke og en kompakt, lavprofileret blok. Et 2-trins kuglelejesystem reducerer friktion under både statisk og dynamisk belastning. Frølåret er i karbonforstærket materiale på en justerbar arm.
Belastning og sikkerhed
Arbejdsbelastningen for blokken er 600 kg med en brudstyrke på 1.200 kg. Tovbelastning gennem frølåret må ikke overstige 125 kg. For hundsvotten er maksimal arbejdsbelastning 400 kg med en brudbelastning på 800 kg.
Specifikationer
-
Producent: Ronstan
-
Type: Quinblok med svirvel, frølår og hundsvot
-
Serie: 40 Orbit
-
Antal skiver: 5
-
Skivediameter: 40 mm
-
Max tov diameter: 9 mm
-
Arbejdsbelastning blok: 600 kg
-
Brudstyrke blok: 1.200 kg
-
Max belastning gennem frølår: 125 kg
-
Arbejdsbelastning hundsvot: 400 kg
-
Brudstyrke hundsvot: 800 kg
-
Leje: 2-trins kuglelejesystem
-
Materiale: Hærdet glasfiberforstærket nylon med rustfri stålelementer
-
Frølår: Karbonforstærket, justerbar arm
-
Vægt: 368 g
Ofte stillede spørgsmål
Hvad er fordelen ved svivlen på denne blok?
Svivlen gør at blokken frit kan rotere og dermed altid retter sig ind efter tov- og belastningsretningen. Det reducerer slid på tovet og forhindrer at blokken vrider sig i monteringen under brug.
Kan blokken bruges i andre systemer end storskøde?
Ja, quinblokken kan bruges i alle høj-udvekslingssystemer på mindre både, herunder bomvang og cunningham, hvor der er behov for mekanisk fordel og mulighed for at klemme tovet direkte på blokken.
Kræver kuglelejet vedligeholdelse?
Skyl blokken med ferskvand efter brug i saltvand. Kuglelejet er lukket og kræver ikke smering, men bør inspiceres for sandindtrænging og fri rotation ved sæsonstart.
