Mekanisk styreboks til påhængsmotor

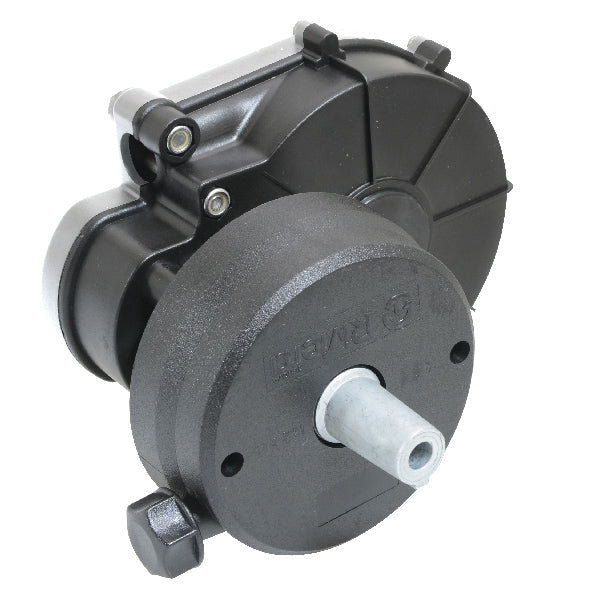

Riviera MD45 er en mekanisk styreboks til kabelstyring på mindre motorbåde, joller og RIB med påhængsmotor op til 60 hk. Boksen monteres i instrumentbordet og forbindes til et Riviera styrekabel i MD-serien, der går til motorens styrearm.
Konstruktion og materialer
Styreboksen er fremstillet i søvandsbestandige materialer og leveres komplet med sort flange til frontmontering i konsol eller instrumentbord. Boksen kan monteres i 8 forskellige positioner med 45° intervaller i flangen, så rattet kan tilpasses ergonomi og pladsforhold.
Montering og kabeltilslutning
Der bores hul i instrumentbordet efter den medfølgende flanges skabelon. Styreboksen skubbes ind i flangen og fastgøres med M6-skruer og selvlåsende møtrikker krydsvist. Styrekablet kan føres ind fra bagbord eller styrbord side og indgrebes med tandhjulet ved at dreje rattet til endestop. Kablet lægges i kortest mulig vej uden skarpe bøjninger og fastgøres med clips eller bånd. Rat monteres på akslen med medfølgende skrue og skive.
Specifikationer
-
Producent: Riviera
-
Type: Mekanisk styreboks
-
Model: MD45
-
Max motoreffekt: 60 hk / 45 kW
-
Kompatibelt kabel: Riviera MD-serie styrekabler
-
Monteringspositioner: 8 (45° intervaller)
-
Min. bøjningsradius kabel: 200 mm
-
Montering: Frontmontering i instrumentbord
-
Indhold: Styreboks og sort flange
Ofte stillede spørgsmål
Hvilket styrekabel passer til MD45?
MD45 bruges sammen med Riviera styrekabler i MD-serien. Kabellængden vælges ud til den korteste mulige rute fra styreboks til motor uden skarpe bøjninger under 200 mm radius.
Kan styreboksen bruges til hydraulisk styring?
Nej, MD45 er udelukkende til mekanisk kabelstyring og er ikke kompatibel med hydrauliske systemer.
Hvorfor er det en fordel med 8 monteringspositioner?
De 8 positioner med 45° intervaller giver mulighed for at tilpasse rattets vinkel til forskellige konsoldesigns og den enkeltes ergonomi, så styringen sidder optimalt uanset instrumentbordets udformning.
