Elektrisk relæ til 12V bådinstallationer

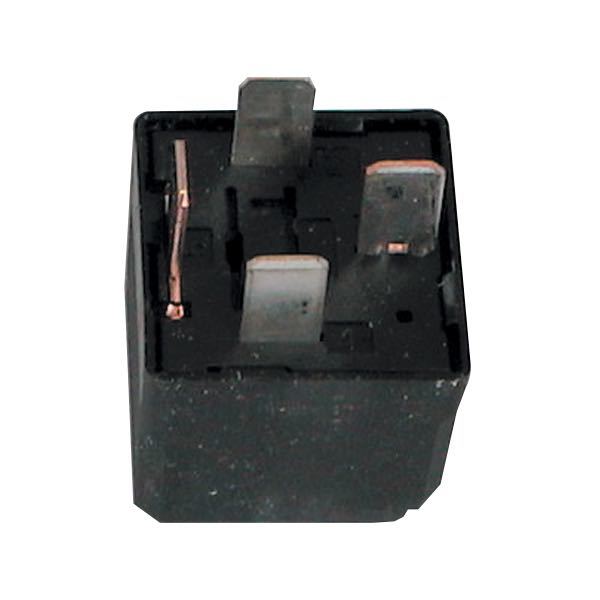

Hella 4RA 933.332-101 er et 4-polet SPST-relæ til 12V DC-installationer om bord. Relæet bruges til at styre højforbrugsudstyr som ankerlys, navigationslamper, lænsepumper, ventilatorer og brændstofpumper via et svagt styresignal fra tændingsswitch, termostat eller ECU, så det svage styrekredsløb ikke belastes af høj strøm.
Funktion og tilslutning
Relæet har fire terminaler: terminal 30 modtager konstant 12V-forsyning, terminal 85 forbindes til jord, terminal 86 modtager styresignalet der aktiverer relæet, og terminal 87 er udgangen til forbruget. Når styresignalet aktiveres, slutter relæet og sender strøm videre til det tilsluttede udstyr med op til 40A kontinuerlig belastning.
Installation
Relæet monteres i en kompatibel ISO-mini sokkel med fire blade og tilsluttes plug-and-play. Monter en sikring på terminal 30-ledningen som beskyttelse mod kortslutning.
Specifikationer
-
Producent: Hella
-
Type: SPST 4-polet relæ
-
Delnummer: 4RA 933.332-101
-
Spænding: 12V DC
-
Strømkapacitet: 40A kontinuerlig
-
Terminaler: 30, 85, 86, 87
-
Montering: ISO-mini sokkel (4 blade)
Ofte stillede spørgsmål
Kan relæet bruges til både DC-motorer og pumper?
Ja, relæet egner sig til styring af en bred vifte af 12V DC-forbrugere, herunder lænsepumper, ventilatorer og brændstofpumper, så længe strømforbruget ikke overstiger 40A kontinuerlig belastning.
Hvad sker der hvis styresignalet på terminal 86 forsvinder?
Når styresignalet på terminal 86 afbrydes, åbner relæet igen og afbryder strømmen til forbruget på terminal 87. Relæet er normalt åbent (NO) og kræver aktivt styresignal for at holde kredsløbet sluttet.
Passer relæet til en standard ISO-mini sokkel?
Ja, relæet har standard ISO-mini dimensioner og passer til sokler med fire blade. Vær opmærksom på at Hella 40A-relæet har terminal 30 i en anden position end nogle fused versioner, kontroller kompatibilitet med soklen før montering.
