Hydraulisk oliekøler til marine systemer

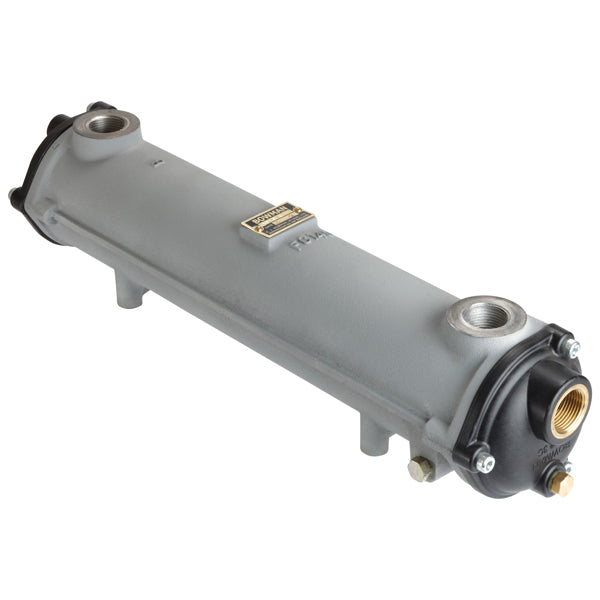

Bowman FC120 er en kompakt varmeveksler til køling af hydraulikolie, smøremidler og transmissionsolier i marine installationer. Den er særligt velegnet til hydrauliske dæksinstallationer som spil, lifte og vinsjer, og modstår aggressive kølevæsker inklusive havvand og mineralrigt vand.
Konstruktion og funktion
Oliekøleren overfører varme fra hydraulikolie til kølevand og fjerner op til 26 kW ved 116 LPM olie og 125 LPM vand. Maksimalt driftstryk er 20 bar ved 120°C. Overskridelse af maksimalt flow kan medføre rørskade og bør undgås.
Tilslutning og montering
Olie- og vandtilslutninger er 1" BSP hun. Køleren monteres med M8-skruer i forborede fikseringshuller med et center-til-center mål på 288 x 76 mm.
Specifikationer
-
Producent: Bowman
-
Type: Hydraulisk oliekøler
-
Model: FC120-1426-3
-
Kølekapacitet: 26 kW
-
Max. olieflow: 116 LPM
-
Kølende vandflow: 125-140 LPM (råvand: 80 LPM)
-
Olie tryktab: 100 kPa
-
Vand tryktab: 50 kPa
-
Intern olievolumen: 1,50 liter
-
Intern vandvolumen: 1,06 liter
-
Max. tryk: 20 bar ved 120°C
-
Olie tilslutning: 1" BSP hun
-
Vand tilslutning: 1" BSP hun (58 mm studs)
-
Fikseringshuller: M8 x 12 mm, afstand 288 x 76 mm
-
Højde: 130 mm
-
Længde: 456 mm
-
Bredde: 126 mm
Ofte stillede spørgsmål
Hvornår skal oliekøleren vedligeholdes?
Kontroller tilslutninger og indre volumen for aflejringer ved sæsonstart. I systemer med havvand som kølevæske kan kalk og korrosionsaflejringer reducere kapaciteten over tid. Gennemskyl vandsiden med ferskvand ved sæsonafslutning.
Kan køleren bruges med andre væsker end hydraulikolie?
Ja, FC120 er også velegnet til smøremidler, transmissionsolier og varmeoverføringsvæsker. Kontroller at den valgte væske er kompatibel med kobberlegeringer, da varmevekslere i FC-serien typisk bruger kobber og messing i det indre.
