Vandkølet oliekøler til hydrauliksystemer

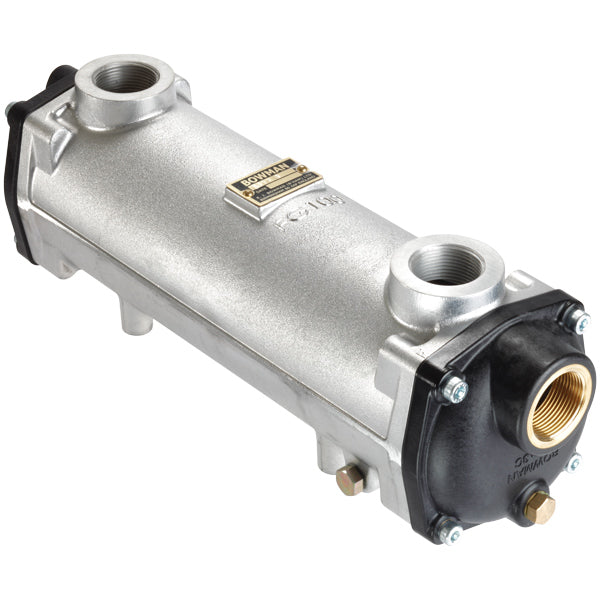

Bowman EC120 er en kompakt shell & tube oliekøler til hydraulikolie, smøremidler og varmeoverføringsvæsker i marine og industrielle systemer. Den passer til hydrauliske dæksinstallationer som spil, lifte og vinsjer, og køler olien ved at lede den igennem et vandkølet rørlegeme.
Konstruktion og materialer
Oliekøleren er fremstillet i messing og kobber, der modstår korrosion i saltvandsmiljøer. Tre-pass designet sikrer optimal varmeoverførsel ved at føre olien tre gange gennem kølerlegemet, hvilket giver høj køleeffektivitet i et kompakt format.
Tilslutning og installation
Olie- og vandtilslutninger er begge 3/4" BSP hun, så køleren monteres direkte i eksisterende hydraulik- og kølevandssystemer uden adaptere. Køleren fastgøres med fire M6-skruer i et 190 x 52 mm hulafstandsmønster. Overskrid ikke de angivne maksimale flow-rater, da for høj gennemstrømning kan beskadige rørene.
Specifikationer
-
Producent: Bowman
-
Type: Shell & tube oliekøler
-
Model: EC120-1425-3
-
Olietilslutning: 3/4" BSP hun
-
Vandtilslutning: 3/4" BSP hun
-
Maks. olietryk: 20 bar ved 120°C
-
Maks. vandtryk: 16 bar ved 110°C
-
Maks. olietemperatur: 120°C
-
Maks. vandtemperatur: 110°C
-
Intern olievolumen: 0,74 liter
-
Intern vandvolumen: 0,57 liter
-
Varmeafledning: 13 kW
-
Maks. hydraulikolie flow: 77 LPM
-
Maks. kølevand flow: 77-80 LPM
-
Maks. råvand flow: 50 LPM
-
Længde: 346 mm
-
Bredde: 100 mm
-
Højde: 105 mm
-
Hulafstand: 190 x 52 mm
-
Fastgøring: M6 x 10
-
Materiale: Messing og kobber
Ofte stillede spørgsmål
Kan køleren monteres i både vandrette og lodrette positioner?
Bowman EC120 er designet til fleksibel montering og kan installeres i forskellige orienteringer. Følg producentens anvisninger for korrekt placering af luft- og drænpropper ved valg af monteringsposition.
Kan køleren bruges med råvand som kølemedium?
Ja, men råvand må ikke overstige 50 LPM. Messing og kobber er korrosionsbestandige over for saltvand, men kontroller regelmæssigt for aflejringer i vandvejen ved drift i råvand med høj partikelkoncentration.
Hvornår skal oliekøleren efterses?
Kontroller tilslutninger og rørlegeme ved sæsonstart og efter perioder med høj belastning. Tegn på reduceret køleevne eller forhøjet olietemperatur kan indikere tilstopning eller lækage i vandvejen.
