Vandkølet oliekøler til marin hydraulik

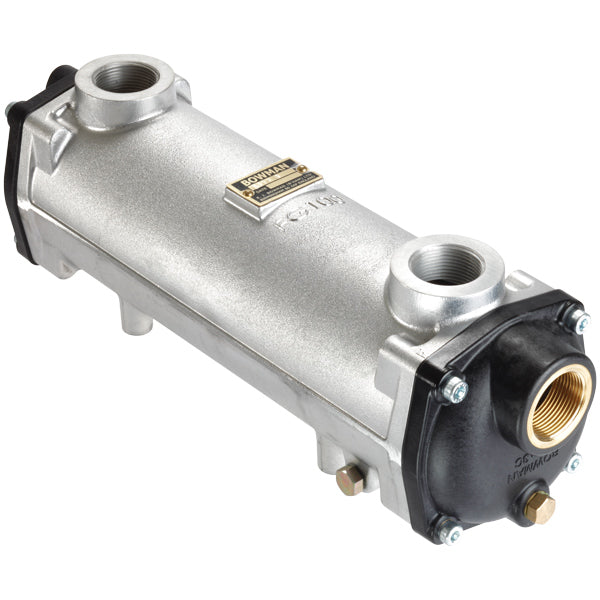

Bowman EC 100 er en kompakt shell & tube oliekøler til hydraulikolie og smøremidler i marine hydrauliksystemer som spil, lifte og vinsjer. Den håndterer op til 9 kW varmeafledning og egner sig til brug i både ferskvand og saltvand.
Konstruktion og tilslutninger
Køleren har separate ind- og udløb til olie og kølevand med 3/4" BSP hun-tilslutninger på begge kredsløb. Det kompakte hus monteres med M6-skruer på fast underlag og tager minimal plads i motorrum eller hydraulikcentralen.
Kapacitet og driftsgrænser
Maksimalt olieflow er 92 LPM ved 60°C, og kølevandsflow er op til 80 LPM ved ferskvand og 50 LPM ved råvand. Oliesiden tåler op til 20 bar ved 120°C, og vandsiden tåler op til 16 bar. Trykfald er 100 kPa på oljesiden og 50 kPa på vandsiden.
Specifikationer
-
Producent: Bowman
-
Type: Shell & tube oliekøler
-
Varmeafledning: Op til 9 kW
-
Maks. olieflow: 92 LPM
-
Maks. kølevandsflow: 80 LPM (ferskvand) / 50 LPM (råvand)
-
Tilslutning olie: 3/4" BSP hun
-
Tilslutning vand: 3/4" BSP hun
-
Maks. tryk olie: 20 bar
-
Maks. tryk vand: 16 bar
-
Maks. olietemperatur: 120°C
-
Maks. vandtemperatur: 110°C
-
Trykfald olie: 100 kPa
-
Trykfald vand: 50 kPa
-
Internt olievolumen: 0,49 liter
-
Internt vandvolumen: 0,44 liter
-
Højde: 105 mm
-
Længde: 260 mm
-
Bredde: 100 mm
-
Hulafstand: 104 x 52 mm
-
Montering: M6 x 10 mm
Ofte stillede spørgsmål
Kan køleren bruges direkte med råvand fra søen?
Ja, køleren er egnet til råvand i både ferskvand og saltvand. Maks. flow ved råvand er 50 LPM. Skyl køleren med ferskvand ved sæsonafslutning for at modvirke aflejringer og korrosion.
Hvad sker der hvis maksimalt flow overskrides?
For højt flow kan beskadige rørene indvendigt. Hold olieflowet under 92 LPM og overhold de angivne trykgrænser for at sikre lang levetid.
