Video- og datakabel til multifunktionsplotter
Simrad video- og NMEA 0183-kablet forbinder op til to kompositvideokameraer og NMEA 0183-datakilder til NSE-, NSS-, NSS evo2- og NSS evo3-plottere. Kablet bruges typisk til at tilslutte akterkamera og instrumenter som GPS eller AIS til multifunktionsskærmen.
Tilslutning og installation

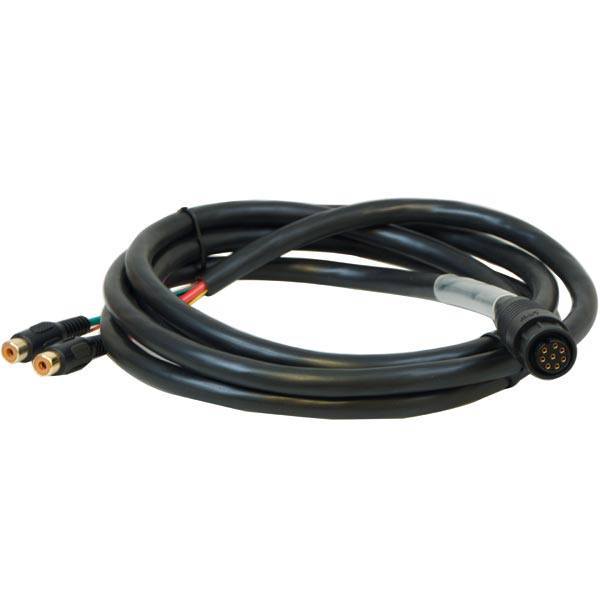

Kablet har et 8-pin han-stik i den ene ende, der går direkte i plotterens video- og dataport. I den anden ende sidder to RCA-hunstik til videoinput 1 og 2 samt fire bare ledninger til NMEA 0183-tilslutning. De bare ledninger giver fleksibel tilslutning til GPS, AIS og andre NMEA 0183-instrumenter uden adaptere.
Specifikationer
-
Producent: Simrad
-
Type: Video- og NMEA 0183-kabel
-
Kompatibel enhed:
- Simrad NSE
- Simrad NSS
- Simrad NSS evo2
- Simrad NSS evo3
-
Videoinput: 2 x RCA-hun (komposit)
-
Datatilslutning: 4 bare ledninger til NMEA 0183
-
Stik: 8-pin han
Ofte stillede spørgsmål
Kan kablet bruges til NSS evo3 i alle størrelser?
Ja, kablet er kompatibelt med NSS evo3 forudsat at modellen har en video- og dataport. Tjek din plotters manual for at bekræfte portkonfigurationen.
Hvad tilsluttes de fire bare ledninger til?
De fire ledninger tilsluttes NMEA 0183-udstyr som GPS, AIS eller instrumenter. Hvilken ledning der bruges til hvilken funktion fremgår af kabeldiagrammet i plotterens installationsmanual.
