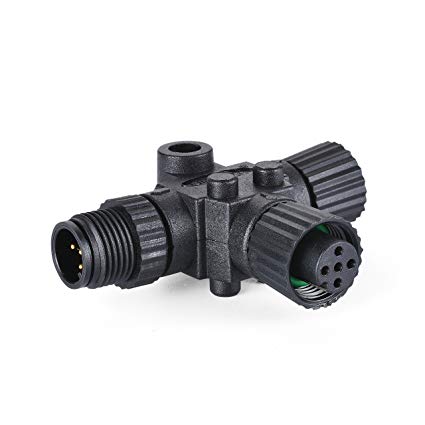

T-stykke til NMEA 2000-netværk
1852 T-stykke bruges til at opbygge og udvide et NMEA 2000-netværk om bord. Det forbinder backbone-kablet og giver én drop-tilslutning til en enkelt enhed, plotter, sensor, autopilot, VHF eller motorinterface.
Funktion og tilslutning
T-stykket har to stik i linje til backbone ind og ud samt ét grenstik til dropkablet. Det er passivt og kræver ingen separat strømtilslutning, strøm til netværket lægges på via et NMEA 2000-strømkabel i et af T-stykkerne på backbone. Enheden tilsluttes med et separat NMEA 2000-dropkabel med maks. 6 meters længde.
Kompatibilitet
T-stykket er udført med standard Micro-C stik og er kompatibelt med NMEA 2000-netværk fra Garmin, Simrad, Navico, B&G, Lowrance og Digital Yacht. Til Raymarine SeaTalkNG kræves passende adapterkabler.
Specifikationer
-
Type: NMEA 2000 T-stykke
-
Stiktype: Micro-C
-
Spænding: 12 V
Ofte stillede spørgsmål
Hvor mange T-stykker kan bruges på samme netværk?
Et NMEA 2000-netværk understøtter op til 50 fysiske enheder på samme backbone med en maksimal backbone-længde på 100 meter. Der bruges ét T-stykke pr. tilsluttet enhed.
Skal T-stykket termineres?
Nej. T-stykket er en passiv forbindelse og skal ikke termineres. Backbone skal have præcis to terminatorer, én i hver ende, uanset antallet af T-stykker på netværket.
Hvad er den maksimale længde på et dropkabel tilsluttet T-stykket?
Et dropkabel må maksimalt være 6 meter langt fra T-stykket til den tilsluttede enhed.
