Startsæt til NMEA 2000-netværk
Navico NMEA 2000 Starter Kit er et komplet basissæt til opbygning af et NMEA 2000-netværk på båden. Sættet passer til Navicos røde netværksenheder, herunder Lowrance og Simrad, og indeholder alt hvad der skal bruges til at etablere en simpel backbone fra bunden.
Funktion og opbygning
NMEA 2000-netværket forbinder plottere, GPS, vindmålere, dybdeinstrumenter og andre sensorer i ét fælles kabelnet, så alle enheder deler data. Backbone-kablet udgør rygraden i netværket, T-forbinderne forgrener netværket til de enkelte enheder via drop-kabler, og terminatorerne placeres i hver ende af backbone for at stabilisere signalet. Strømnoden forsyner hele netværket fra bådens 12V DC-system.
Installation
Monter terminatorerne i begge ender af backbone-kablet. Placer T-forbinderne, hvor enheder skal tilsluttes, og forbind enhederne med drop-kabler. Tilslut strømnoden til bådens 12V DC. Sættet er kun kompatibelt med Navicos røde Micro-C-stik og passer ikke til Garmin eller andre netværksstandarder med anderledes stiktyper.
Specifikationer
-
Producent: Navico
-
Type: NMEA 2000 starter kit
-
Kompatibilitet: Navico røde NMEA 2000-enheder (Lowrance, Simrad)
-
Stiktype: Micro-C
-
Spænding: 12V DC
-

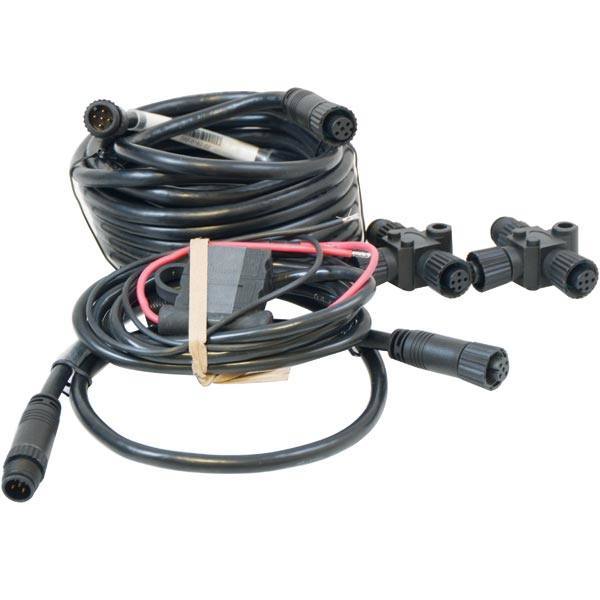

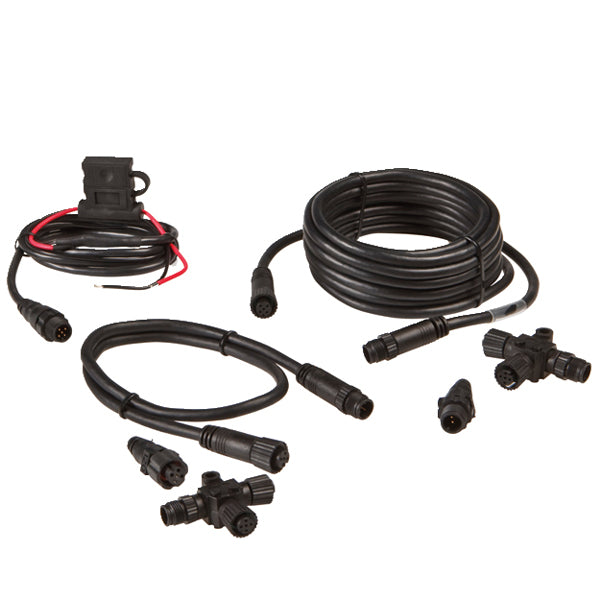

Indhold:
- 1 x strømnode/kabel, 2 m (N2K-PWR-RD)
- 1 x backbone/drop-kabel, ca. 0,6 m (N2KEXT-2RD)
- 1 x backbone/drop-kabel, ca. 4,5 m (N2KEXT-15RD)
- 2 x T-forbindere (N2K-T-RD)
- 1 x terminator han (TR-120M-RD)
- 1 x terminator hun (TR-120F-RD)
Ofte stillede spørgsmål
Kan sættet bruges med Garmin-udstyr?
Nej. Navico bruger røde Micro-C-stik, som ikke er kompatible med Garmins blå stiktype. Garmin tilbyder et separat starter kit til deres eget netværk.
Hvad gør jeg, hvis backbone-kablet er for kort til min båd?
Backbone kan forlænges med separate Navico backbone-forlængerkabler i rødt Micro-C-format. Tilslut ekstra T-forbindere, hvis der skal tilsluttes flere enheder end sættet umiddelbart dækker.
Er terminatorerne nødvendige?
Ja. Begge terminatorer skal sidde i hver sin ende af backbone-kablet for at netværket fungerer stabilt. Uden terminatorer kan signalet reflektere og give fejl eller ustabil kommunikation mellem enhederne.
