Kompakt fordeler til NMEA 2000-netværk

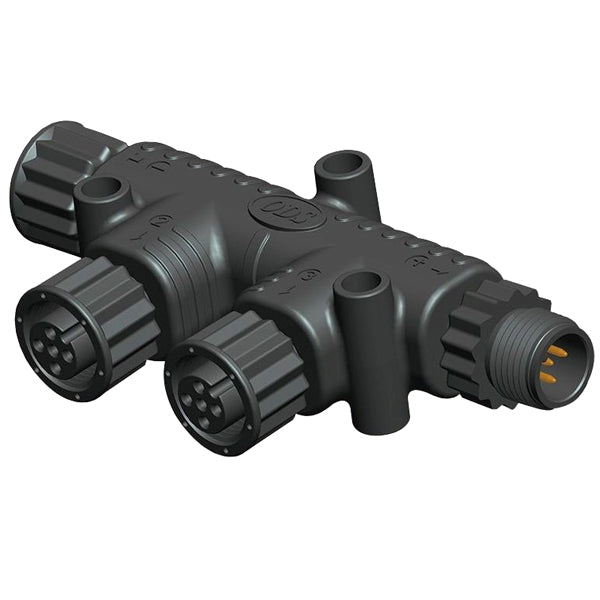

Navico NMEA 2000 2-way joiner er en kompakt fordeler til NMEA 2000 Micro-C netværk. Den giver to ekstra tilslutninger i ét samlet stik og bruges typisk bag instrumentpanel eller ved styreplads, hvor to enheder skal tilsluttes på samme sted uden brug af separate T-stykker og backbone-kabel imellem dem.
Funktion og tilslutning
Joineren tilsluttes backbone-kablet og giver plads til to NMEA 2000-enheder, f.eks. plottere, sensorer, motorinterface eller gateway. Den reducerer antallet af stikforbindelser i netværket og holder installationen overskuelig. Micro-C tilslutningen er kompatibel med udstyr fra Navico, Garmin, Raymarine og andre producenter der bruger Micro-C standarden.
Installation
Joineren erstatter to T-stykker og det backbone-kabel der normalt forbinder dem. Den kræver ikke separat strømforsyning og stikkes direkte ind i backbone-kablet. Backbone-termineringer i hver ende af netværket skal stadig monteres separat, da joineren ikke erstatter dem.
Specifikationer
-
Producent: Navico
-
Type: NMEA 2000 2-way joiner
-
Tilslutning: NMEA 2000 Micro-C
-
Porte: 2 enheder + backbone
-
Standard: NMEA 2000 (DeviceNet Micro-C)
Ofte stillede spørgsmål
Hvad er forskellen på en joiner og et T-stykke?
Et T-stykke giver plads til én enhed pr. styk. Joineren samler to tilslutninger i ét stykke hardware og erstatter dermed to T-stykker og det backbone-kabel der normalt ville forbinde dem. Det giver færre fejlsteder og kræver mindre plads.
Skal der stadig bruges terminatorer i netværket?
Ja. Backbone-termineringer med 120 Ω modstand skal monteres i hver ende af NMEA 2000-backbone-kablet. Joineren erstatter ikke termineringerne.
Virker joineren med andre mærker end Navico?
Ja, Micro-C er en åben standard. Joineren er kompatibel med udstyr fra andre producenter der bruger NMEA 2000 Micro-C tilslutning, herunder Garmin og Raymarine.
