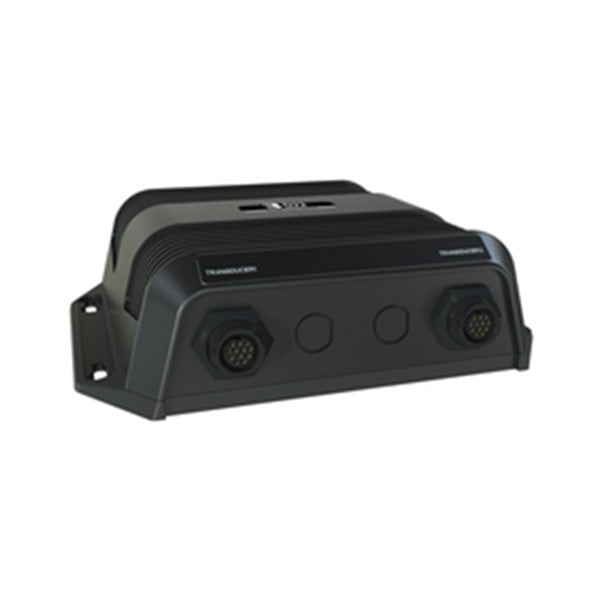

Eksternt sonarmodul til 3D-scanning
Navico StructureScan 3D modul giver 3D-visning af bund og struktur under og til siderne af båden. Modulet fungerer som processordel i et StructureScan 3D-system og tilsluttes et kompatibelt Navico multifunktionsdisplay via Ethernet. Transducer medfølger ikke og købes separat.
Funktion og scanning
Modulet leverer op til 180° 3D-visning under båden og scanner op til ca. 180 meter til hver side med SideScan 3D. Multibeam-teknologien forbedrer desuden billedkvaliteten ved almindelig DownScan og StructureScan HD. Det giver et præcist billede af bundstruktur, vegetation og fisk i forhold til bådens position.
Tilslutning og netværk
Modulet har tre Ethernet-porte, så op til tre netværksenheder kan tilsluttes samtidigt, for eksempel flere displays eller ekstra netværkskomponenter. Strøm tilsluttes direkte fra bådens 12V DC-system med det medfølgende strømkabel.
Kompatibilitet
Modulet er kompatibelt med følgende Navico-displays:
- Lowrance HDS Gen3
- Simrad NSS evo2 og NSS evo3
- Simrad NSO evo2 og NSO evo3
Nyere generationer som HDS Live og NSS evo3S har typisk egne integrerede sonarløsninger og understøtter ikke dette modul.
Specifikationer
-
Producent: Navico
-
Type: StructureScan 3D sonarmodul
-
Varenr.: 000-12397-001
-
Scanningsvinkel: Op til 180° 3D
-
SideScan rækkevidde: Op til ca. 180 m til hver side
-
Ethernet-porte: 3
-
Transducer-tilslutning: 12-pin Navico 3D-transducer
-
Spænding: 12V DC
-
Netværk: Navico Ethernet
-
Indhold: StructureScan 3D modul, strømkabel, Ethernet-kabel
Ofte stillede spørgsmål
Hvilken transducer skal bruges med modulet?
Modulet kræver en Navico StructureScan 3D-transducer med 12-pin tilslutning. Den fås i hækmonteret eller gennemskrogsversion og købes separat. Kontakt os hvis du er i tvivl om hvilken type der passer til din båd.
Kræver modulet særlig konfiguration ved opstart?
Modulet skal som udgangspunkt registreres i displayets netværksmenu, hvorefter det typisk genkendes automatisk. Softwareopdatering af det tilsluttede display kan være nødvendig for fuld funktionalitet.
Virker modulet med nyere Lowrance eller Simrad-displays?
Modulet er designet til HDS Gen3 samt NSS/NSO evo2 og evo3. Nyere platforme som HDS Live benytter egne integrerede sonarteknologier og er ikke kompatible med dette modul.
