3D sonarmodul til Lowrance og Simrad
Navico StructureScan 3D giver et tredimensionelt billede af undervandsstruktur, bundkonturer og fisk under og ved siden af båden. Modulet bruges sammen med kompatible Lowrance HDS Gen3 og Simrad NSS/NSO evo2/evo3-plottere og er relevant til både ferskvand og saltvand.
Scanning og visning
Systemet scanner 180° bredt med multi-beam sonar-teknologi og giver et 3D-billede, der kan drejes, tiltes og panoreres på plotterens skærm. Rækkevidden er op til 600 fod (ca. 183 m) til hver side og 300 fod (ca. 91 m) nedad. Billedet supplerer DownScan og StructureScan HD og gør det lettere at tolke struktur som stenrøser, træstammer og fald end traditionel 2D-scanning. Waypoints kan overlay'es direkte på sonar-billedet.
Installation og tilslutning
Modulet tilsluttes plotteren via ethernet og forsynes med 12 eller 24V DC. Transduceren leveres med 6 m kabel, og et 15 fod ethernet-kabel medfølger til tilslutning af modulet. Modulet har tre ethernet-porte og er vandtæt til IPX7-standarden.
Specifikationer
-
Producent: Navico
-
Type: StructureScan 3D sonarmodul
-
Frekvens: 455 & 800 kHz
-
Effekt: 500 W RMS
-
Scanningsvinkel: 180°
-
Rækkevidde til siden: Op til 600 fod (ca. 183 m) pr. side
-
Rækkevidde nedad: Op til 300 fod (ca. 91 m)
-
Spænding: 9–32 V DC (12/24V)
-
Ethernet-porte: 3
-
Vandtæthed: IPX7
-
Driftstemperatur: -28° til 75°C
-
Bredde: 180 mm
-
Højde: 57 mm
-
Vægt: 0,9 kg
-
Kompatibel plotter:
- Lowrance HDS Gen3
- Simrad NSS evo2
- Simrad NSS evo3
- Simrad NSO evo2
- Simrad NSO evo3
-

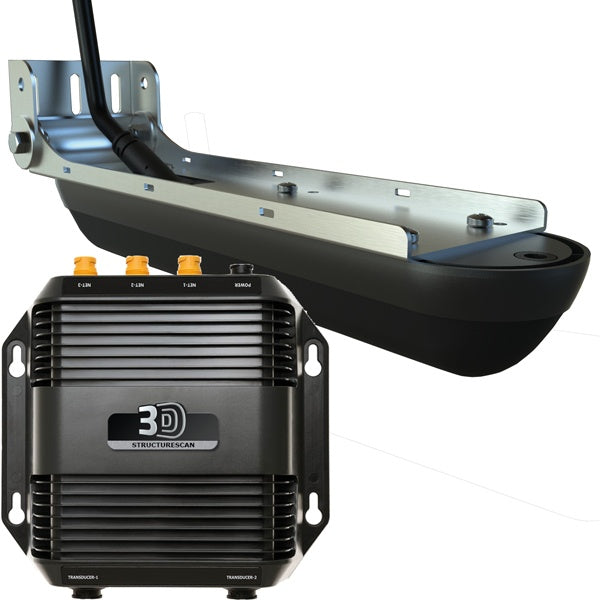

Indhold: StructureScan 3D modul, transducer med 6 m kabel, strømkabel, 15 fod ethernet-kabel
Ofte stillede spørgsmål
Kræver modulet en bestemt plottersoftware?
Ja, plotteren skal køre en softwareversion, der understøtter StructureScan 3D. Tjek Navicos hjemmeside for opdateringer til din specifikke plotter inden installation.
Kan modulet bruges sammen med ældre Lowrance eller Simrad-plottere?
Modulet er kun kompatibelt med de plottere, der er angivet i specifikationerne. Ældre enheder uden ethernet-tilslutning eller uden StructureScan 3D-understøttelse i softwaren kan ikke bruges med dette modul.
Passer transduceren til både skrog og akterspejl?
StructureScan 3D-transduceren er beregnet til montage på akterspejlet. Kontakt Navico eller forhandler for vejledning om alternative monteringsmetoder på specifikke skrogtyper.
