Gennemføringstransducer til SideScan, DownScan og 3D-billeddannelse

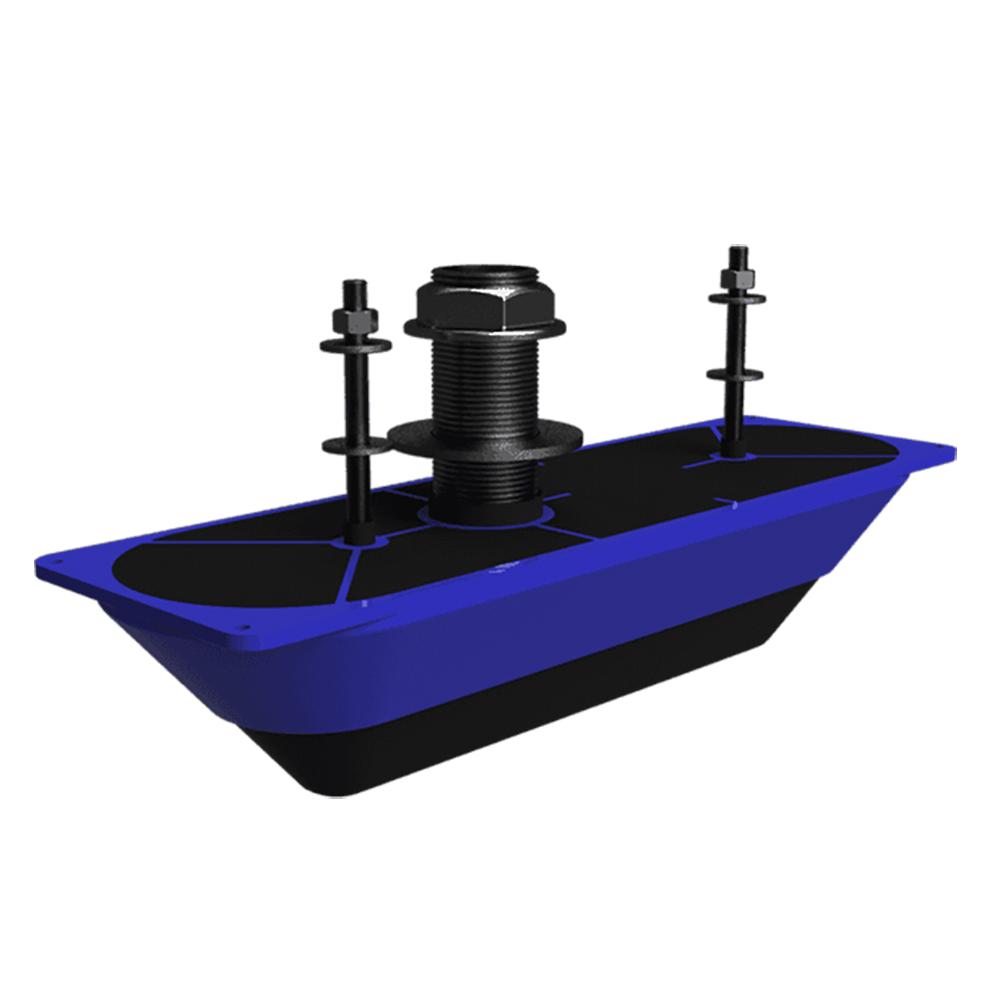

Navico StructureScan 3D gennemføringstransducer monteres direkte i skroget og leverer SideScan, DownScan og 3D-billeddannelse af bundforhold, vrag, sten og fisk rundt om båden. Transduceren kræver et StructureScan 3D black box-modul og bruges typisk med Lowrance HDS Gen3, Carbon, Live og tilsvarende plotters.
Konstruktion og montering
Transduceren er fremstillet i rustfrit stål i samarbejde med Airmar og er designet til permanent gennemføringsmontering i skroget. Det lavprofilerede design reducerer modstand i vandet. Til både med stejl eller varierende deadrise anbefaler Navico et par StructureScan 3D gennemføringstransducere for korrekt dækning på begge sider.
Funktion og rækkevidde
Den trekanals beam dækker bagbord, styrbord og nedadgående retning og giver højopløselige 3D-billeder af bundkonturer og strukturer. Rækkevidden er op til 92 meters dybde og op til 183 meter til hver side under optimale forhold.
Specifikationer
-
Producent: Navico
-
Type: StructureScan 3D gennemføringstransducer
-
Monteringstype: Gennemføring i skrog (thru-hull)
-
Materiale: Rustfrit stål
-
Kanaler: 3 (bagbord, styrbord, DownScan/3D)
-
Dybderækkevidde: Op til 92 m (300 ft)
-
Siderækkevidde: Op til 183 m (600 ft) pr. side
-
Kabellængde: 9 m
-
Kræver: StructureScan 3D black box-modul
Ofte stillede spørgsmål
Kan transduceren bruges til primær dybdemåling?
Nej, StructureScan 3D er et billeddannelsessystem og er ikke beregnet som erstatning for et traditionelt dybdeekkolod. En separat dybdetransducer anbefales til primær dybdemåling.
Hvad skal jeg have i forvejen for at bruge transduceren?
Du skal bruge et StructureScan 3D black box-modul fra Navico samt en kompatibel plotter som Lowrance HDS Gen3, Carbon eller Live. Transduceren alene er ikke tilstrækkelig til at vise billeder.
Er kabellængden på 9 meter tilstrækkelig til de fleste installationer?
For de fleste fritidsbåde vil 9 meter være tilstrækkeligt til at føre kablet fra skroget til black box-modulet. Ved tvivl bør du måle afstanden fra monteringspunktet til det planlagte placeringssted for modulet, inden installation påbegyndes.
