Elektromagnetisk log uden bevægelige dele
Nasa EML-3 er en elektromagnetisk speed log til glasfiberbåde, der måler fart gennem vandet uden bevægelige dele. Den er udviklet som en præcis og driftssikker erstatning for paddle wheel-sensorer i eksisterende log-installationer og er kompatibel med Clipper Duet, Clipper Log, Target Log og Stingray Log.
Funktion og måling
Transduceren genererer et vekslende elektromagnetisk felt under skroget og måler det elektriske felt, der opstår når båden bevæger sig gennem vandet. Signalet konverteres til et puls-output der efterligner en konventionel paddle wheel-sensor. Pulsraten kan justeres fra 15.000 til 25.000 pulser per sømil, så signalet kan tilpasses det eksisterende display. Måleområdet er 0,2–40 knob med en opløsning på 0,1 knob.
Installation

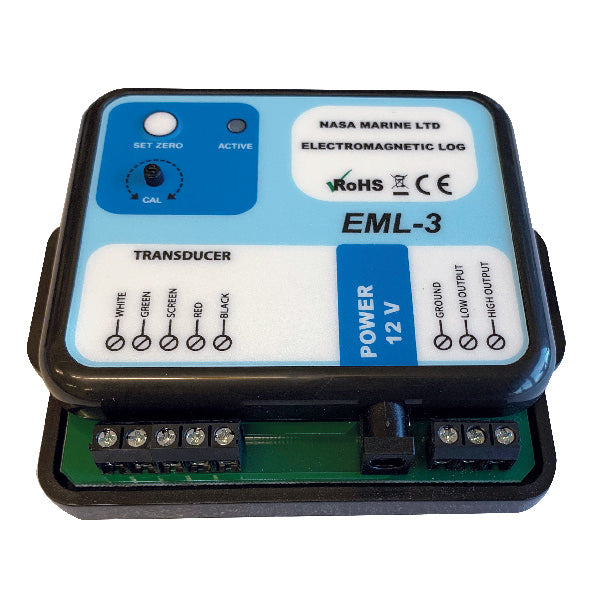

Transduceren monteres i stedet for den eksisterende skin fitting og leveres med tilhørende fitting, blanking plug og EML-3 databox. Kablet er 5 meter langt. EML-3 er kun egnet til glasfiberskrog, stål og aluminium kan påvirke det elektromagnetiske felt, og træskrog anbefales ikke.
Specifikationer
-
Producent: Nasa
-
Type: Elektromagnetisk speed log
-
Måleområde: 0,2–40 knob
-
Opløsning: 0,1 knob
-
Pulsrate: Justerbar 15.000–25.000 pulser per sømil
-
Spænding: 12V DC
-
Strømforbrug: 80 mA
-
Transducer ydre diameter: 50 mm
-
Transducer indre diameter: 40 mm
-
Transducer højde: 70 mm
-
Samlet højde: 115 mm
-
Kabellængde: 5 m
-
Kompatible displays: Clipper Duet, Clipper Log, Target Log, Stingray Log
-
Egnet skrog: Glasfiber
-
Indhold: Transducer med kabel, skin fitting, blanking plug, EML-3 databox
Ofte stillede spørgsmål
Hvad er fordelen ved en elektromagnetisk log fremfor en paddle wheel?
En elektromagnetisk log har ingen bevægelige dele og er derfor ikke følsom over for snavs, alger eller skader fra fremmedlegemer i vandet. Det giver en mere pålidelig og vedligeholdelsesfri drift, særligt på både der sejler meget eller ligger i lystbådehavne med beskidt vand.
Kan EML-3 bruges med andre displays end Nasa Clipper-serien?
EML-3 sender et standard puls-output og kan i princippet tilsluttes andre displays med tilsvarende puls-input. Kompatibiliteten afhænger af displayets krav til pulsrate og signaltype. Tjek det eksisterende displays specifikationer inden installation.
Skal den eksisterende skin fitting fjernes ved montering?
Ja, EML-3-transduceren monteres i stedet for den nuværende skin fitting. Den medfølgende fitting er beregnet til direkte udskiftning, og båden skal tørlægges eller have vandstop tilgængeligt under monteringen.
