Kombineret dybde- og speedlog til båd
NASA Clipper Duet er en kombineret dybdesounder og speed/distance log i ét kompakt display til sejl- og motorbåde. Instrumentet viser konstant dybde og hastighed gennem vandet og er udstyret med en elektromagnetisk log-transducer uden bevægelige dele, der måler hastighed via et vekslende magnetfelt. Clipper Duet passer til glasfiberskrog og er ikke egnet til metalbåde.
Display og funktioner

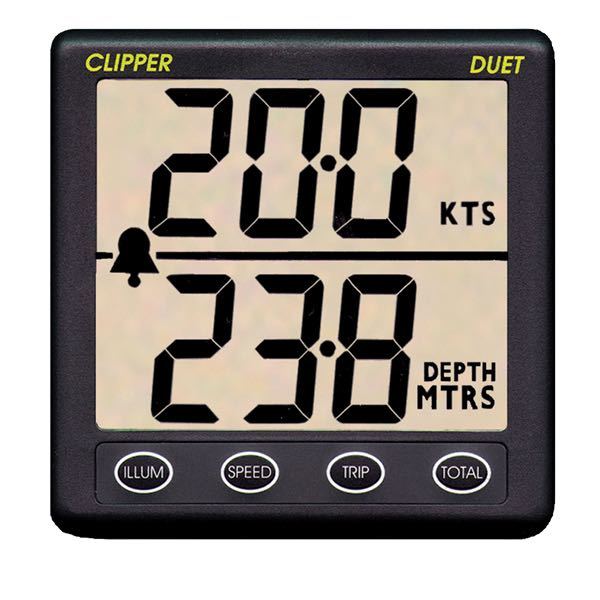

Displayet viser dybde og hastighed simultant med rødt baglys til brug i mørke. Ud over øjeblikkelig hastighed og dybde registreres tur- og totaldistance. Der er alarm for lavt vand, køl-offset og hastighedsgrænse. Hastighedsområdet er 0,2–40 knob, og instrumentet sender NMEA 0183-data til anden navigationselektronik om bord.
Elektromagnetisk transducer
Log-transduceren EML-3 har ingen bevægelige dele, hvilket eliminerer risikoen for fastsiddende eller foulingramte paddlewheel-sensorer. Transduceren monteres gennem skroget med et 50 mm hul og forbindes til en databox, der konverterer signalet til puls-output til displayet.
Installation
Systemet kræver to skrogsgennemføringer: 50 mm til log-transduceren og 16 mm til dybde-transduceren. Databoxen monteres inde i båden og forbinder begge transducere med displayet via medfølgende kabler. Alt nødvendigt tilbehør inkl. monteringspakning og skærmbeskyttelse medfølger.
Specifikationer
-
Producent: NASA Marine
-
Type: Kombineret dybdesounder og speed/distance log
-
Spænding: 12 V DC
-
Hastighedsområde: 0,2–40 knob
-
Enheder dybde: Meter / fod
-
Enheder hastighed: Knob / MPH / km/t
-
Enheder distance: Sømil / miles / km
-
Funktioner: Lavvandsalarm, køl-offset, hastighedsgrænsealarm, tur- og totaldistance
-
Output: NMEA 0183
-
Skrogkrav: Kun glasfiberskrog (GRP)
-

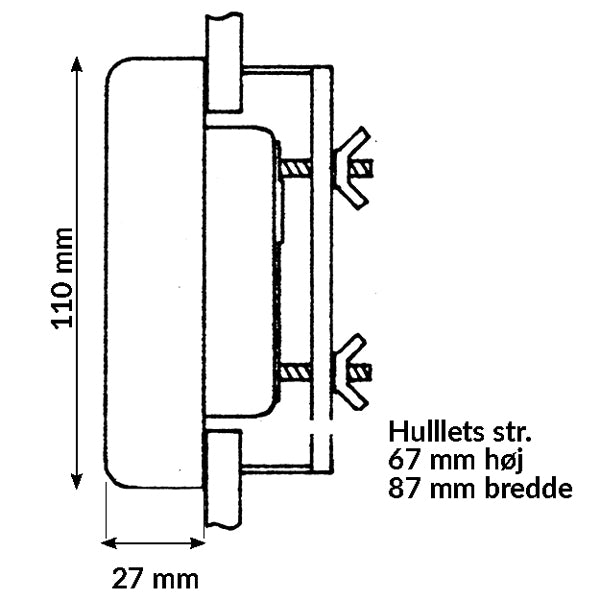

Displaymål (H x B x D): 110 x 110 x 67 mm
-
Log-transducer ydre diameter: 50 mm
-
Log-transducer højde: 115 mm
-
Log-transducer kabellængde: 5 m
-
Dybde-transducer diameter: 16 mm
-
Dybde-transducer kabellængde: 6,5 m
-
Databox kabellængde til display: 7 m
-
Indhold: Display, dybde-transducer, EML-3 log-transducer, databox, kabler, monteringspakning, skærmbeskyttelse og manual
Ofte stillede spørgsmål
Er det muligt at nulstille turdistancen undervejs?
Ja, turdistancen kan nulstilles manuelt via displayet, mens totaldistancen akkumuleres kontinuerligt og ikke kan nulstilles.
Kan data sendes til en plotter eller VHF med DSC?
Ja, instrumentet har NMEA 0183-output, der kan forbindes til plottere og andet navigationselektronik. NMEA 2000 understøttes ikke.
Hvordan vedligeholdes log-transduceren?
Fordi transduceren ikke har bevægelige dele, er der ingen paddlewheel at rengøre eller udskifte. Kontroller tætningen og skrogsgennemføringen ved sæsonstart og skyl med ferskvand efter brug i saltvand.
