Batterimonitor til lithiumbatterier
Nasa Clipper BM-1 Lithium er en batterimonitor til 12 V LiFePO4-installationer i både og køretøjer. Monitoren viser spænding, strøm, ladetilstand (SOC i %), forbrugte ampere-timer og estimeret driftstid, så du til enhver tid har overblik over batteriets status og kan undgå dybafladning.

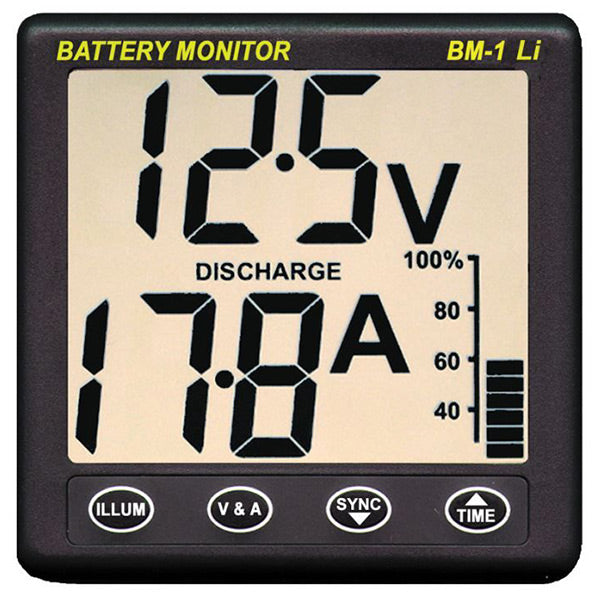

Display og betjening
Displayenheden har en højkontrast LCD med baggrundsbelysning til brug i mørke. Øverste linje viser spænding, nederste linje skifter mellem strøm, SOC og resterende driftstid. Fire taster bruges til at vælge visning, tænde baggrundsbelysning og tilgå opsætningsmenuen, hvor batterikapacitet og øvrige parametre indstilles ved første ibrugtagning.
Installation
Shunten monteres i batteriets minusledning, så alle minusforbindelser samles på shuntens belastningsside. Styrekablet forbindes fra display til shunt og til batteri-plus via den medfølgende sikringsholder. Kapaciteten programmeres i menuen ved første ibrugtagning.
Specifikationer
-
Producent: Nasa
-
Type: Batterimonitor
-
Kompatibelt batteri: 12 V LiFePO4
-
Systemspænding: 12 V (forsyning 8–16 V DC)
-
Batterikapacitet (indstilling): 20–600 Ah
-
Shunt: 100 A / 50 mV
-
Maks. kontinuerlig belastningsstrøm: 100 A
-
Maks. kontinuerlig ladestrøm: 100 A
-
Egetforbrug: ca. 1,5 mA
-
Bredde: 110 mm
-
Højde: 110 mm
-
Dybde: 27 mm
-
Indhold: Displayenhed, 100 A shunt, kabelsæt med sikringsholder, sikring og ringkabelsko (M8)
Ofte stillede spørgsmål
Virker monitoren med andre batterityper end LiFePO4?
BM-1 Lithium er udviklet specifikt til LiFePO4-batterier og deres ladeprofiler. Til bly-syre batterier findes Nasa Clipper BM-1 i en separat udgave beregnet til den batteritype.
Hvordan indstilles batterikapaciteten korrekt?
Batteriets kapacitet i Ah programmeres i opsætningsmenuen ved første ibrugtagning. En korrekt indstilling er afgørende for at SOC-visningen og estimeret driftstid er præcis.
Hvad viser baggrundsbelysningen, og kan den slukkes?
Baggrundsbelysningen tændes og slukkes via en af de fire taster på displayenheden. Den er praktisk til aflæsning i mørke, og muligheden for at slukke den hjælper med at holde monitorens egetforbrug nede.
