Overvågning af 12V batteribank om bord
NASA Clipper BM-1 er en batterimonitor til 12V bly-syre batterier, herunder AGM og GEL, med kapacitet fra 5 til 600 Ah. Den viser spænding, strøm, Ah-forbrug, tilbageværende køretid og ladetilstand i realtid og passer til fritidsbåde med standard 12V batteribanker.
Display og betjening

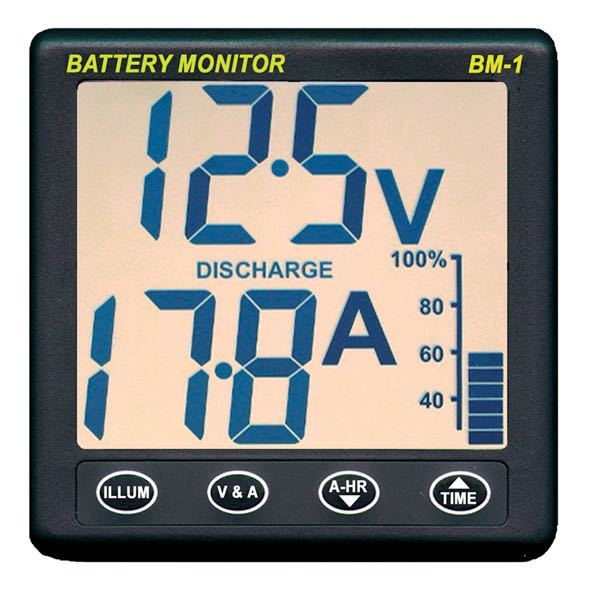

LCD-displayet med baggrundsbelysning viser fire visningstyper, der vælges med de fire knapper på fronten: volt og ampere i realtid, kumulativt Ah-forbrug, estimeret køretid ved nuværende belastning og ladetilstand i procent. En visuel alarm aktiveres ved minimumsspænding.
Installation
Monitoren leveres med en 100A shunt med M8-ringterminaler, der monteres på batteriets negative pol, så alle belastninger føres igennem. Det medfølgende 5 meter kabel forbinder shunten til displayet. Installationen kræver ikke specialværktøj.
Specifikationer
-
Producent: NASA Marine
-
Type: Batterimonitor
-
Spænding: 8-16 V DC
-
Batterikapacitet: 5-600 Ah
-
Maks. belastningsstrøm: 100 A
-
Maks. ladestrøm: 100 A
-
Egenforbrug: Under 1,5 mA
-
Display: LCD med baggrundsbelysning
-
Kabellængde: 5 m
-
Shunt: 50 mV @ 100 A med M8-ringterminaler
-
Kompatible batterityper: Bly-syre, AGM, GEL
-
Indhold: Display, 100A shunt, 5 m kabel med ringterminaler
Ofte stillede spørgsmål
Hvor præcis er ladetilstanden i procent?
SoC-beregningen er en approksimation og kan afvige op til ±5 % afhængigt af batteritype og belastningsprofil. Den er bedst egnet til daglig overvågning frem for præcis kapacitetsmåling.
Kan monitoren bruges med lithiumbatterier?
BM-1 er kalibreret til bly-syre batterier. Lithiumbatterier har en anden ladeprofil, så SoC-beregningen vil ikke være korrekt uden modifikation.
Hvad hvis mit anlæg har belastninger over 100A?
Ved belastninger over 100 A, for eksempel fra store invertere, bør du overveje BM-2-versionen med en 200 A shunt eller udskifte shunten til en større.
