Kompakt batterimonitor til 12V system
NASA BM-1 Compact er en batterimonitor til 12V bly-syre batterier på både, campingvogne og autocampere. Den viser løbende spænding, strøm, ladetilstand i procent og estimeret tid til fuld opladning eller afladning ved den aktuelle belastning. Leveres komplet med shunt og kabelsæt.
Display og visninger

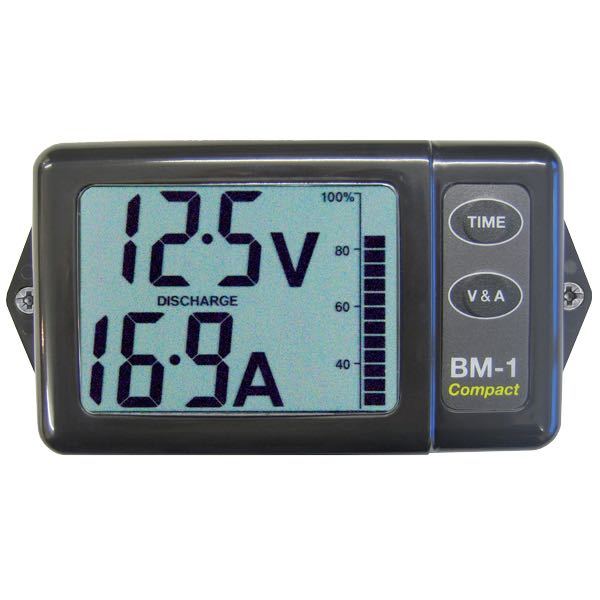

Displayet har to hovedvisninger: én med volt og ampere samt en bargraph for resterende kapacitet, og én med tid til rådighed i timer kombineret med kapacitet i analog og digital form. En visuel alarm med blinkende klokkesymbol aktiveres, når batterispændingen falder under en foruddefineret grænse for dybdeafladning. Egetforbruget er ca. 1,5 mA, hvilket svarer til under 1 Ah pr. måned og er mindre end selvafladningen på de fleste bly-syre batterier.
Installation
Shunten monteres i minusledningen mellem batteri og forbrugere. Det medfølgende 5 m kabelsæt er færdigmonteret med sikringsholder og ringkabelsko til shunt og batteripol, så installation kan klares selv. Displayet panelmonteres i instrumentbrættet eller på anden synlig overflade.
Specifikationer
-
Producent: NASA Marine
-
Type: Batterimonitor
-
Systemspænding: 8–16 V DC
-
Batteritype: 12V bly-syre (våd, AGM, GEL)
-
Batterikapacitet: 5–600 Ah
-
Maks. strømmåling: 100 A (ladning og afladning)
-
Shunt: 50 mV / 100 A præcisionsshunt
-
Egetforbrug: ca. 1,5 mA
-
Bredde: 125 mm
-
Højde: 62 mm
-
Dybde: 23 mm
-
Farve: Sort/grå front
-
Indhold: Displayenhed, 100 A / 50 mV shunt, 5 m kabelsæt med sikringsholder og ringkabelsko, installationsvejledning
Ofte stillede spørgsmål
Kan monitoren overvåge både start- og forbrugsbatteri?
Nej, BM-1 Compact overvåger ét batterisystem ad gangen. Den bruges typisk til forbrugsbatteriet, da det er det, der har størst behov for løbende overvågning.
Fungerer monitoren med lithium-batterier?
BM-1 Compact er udviklet til 12V bly-syre batterier. Lithium-batterier har andre ladeprofiler, og ladetilstandsestimatet vil ikke være præcist ved brug med lithium.
Hvad sker der hvis shunten ikke monteres korrekt?
Shunten skal sidde i minusledningen og være den eneste forbindelse, der passerer strøm til og fra batteriet. Hvis der er andre minusforbindelser, der omgår shunten, vil strømmålingen og ladetilstandsestimatet være unøjagtige.
