Ekkolodsmodul med CHIRP og StructureScan HD

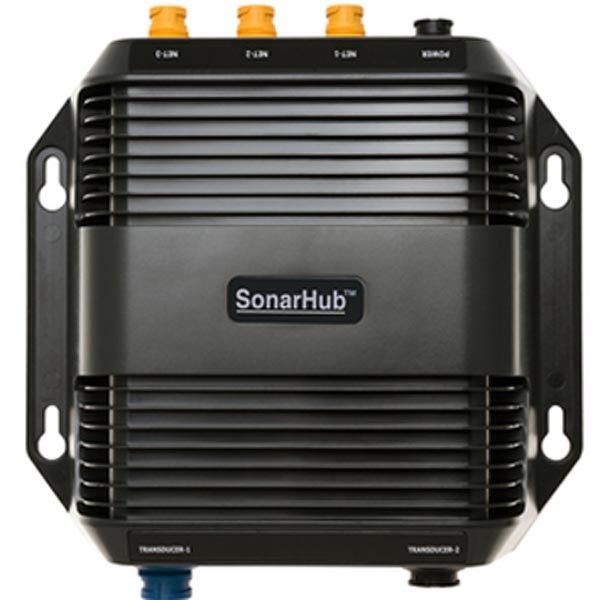

Lowrance SonarHub er et netværksbaseret ekkolodsmodul, der tilføjer CHIRP sonar og StructureScan HD til kompatible Lowrance HDS- og Simrad NS-displays. Modulet leveres uden transducer og er beregnet til brug med eksisterende kompatible transducere.
Sonar og billedfunktioner
SonarHub giver adgang til DownScan Imaging, Side Scan Imaging og traditionel sonar på 50, 83 og 200 kHz. StructureScan HD leverer detaljerede bundprofiler, mens CHIRP sonar giver skarpere ekko og bedre adskillelse af fisk og struktur i vandsøjlen.
Installation og tilslutning
Modulet har tre indbyggede Ethernet-porte og installeres som plug-and-play i bådens eksisterende netværk. Det tilsluttes direkte til kompatible displays uden behov for ekstra styreenheder. Bemærk at HDS Gen1-displays understøtter modulet, men ikke SpotlightScan og CHIRP sonar.
Specifikationer
-
Producent: Lowrance
-
Type: Ekkolodsmodul
-
Sonarteknologi: CHIRP sonar, StructureScan HD
-
Sonarfrekvenser: 50, 83 og 200 kHz
-
Billedfunktioner: DownScan Imaging, Side Scan Imaging
-
Ethernet-porte: 3
-
Kompatible displays:
- Lowrance HDS Gen1 (uden CHIRP og SpotlightScan)
- Lowrance HDS Gen2
- Lowrance HDS Gen2 Touch
- Simrad NS-serien
-
Kompatible transducere: Lowrance blå-stik, Simrad/Lowrance/Airmar 7-pin blå, Airmar single channel CHIRP, StructureScan HD
-
Producentnummer: 000-11142-001
-
Indhold: SonarHub modul uden transducer
Ofte stillede spørgsmål
Hvilken transducer skal jeg bruge til SonarHub?
Modulet er kompatibelt med Lowrance og Simrad blå-stik transducere med 7-pin tilslutning samt Airmar single channel CHIRP-transducere. Har du allerede en StructureScan HD-transducer, kan den bruges direkte med modulet.
Virker modulet med mit eksisterende HDS-display?
SonarHub understøtter HDS Gen1, Gen2 og Gen2 Touch. HDS Gen1-brugere får dog ikke adgang til CHIRP sonar og SpotlightScan. Tjek din displayversion og firmwareversion hos Lowrance inden installation.
Kræver installationen en tekniker?
Modulet er plug-and-play og tilsluttes via Ethernet til displayets netværk. Tilslutning af transducer og korrekt kabelføring kan kræve grundlæggende elviden om marine installationer.
