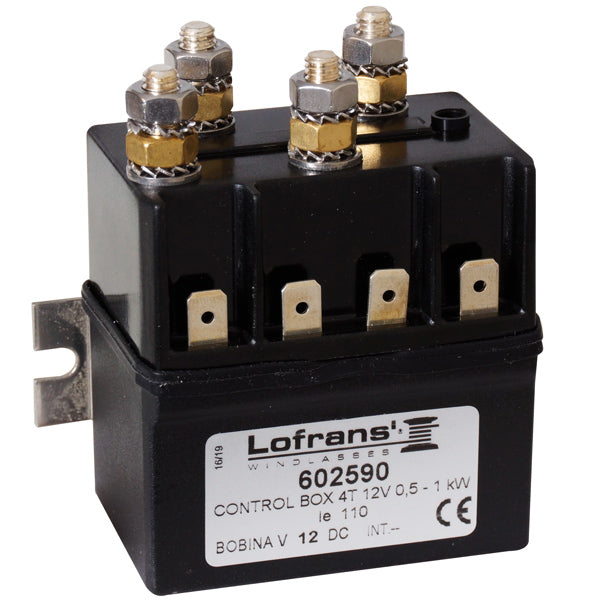

Relæboks til elektrisk ankerspil
Lofrans relæboks 12V styrer retningen på elektriske ankerspil med 2- eller 4-pols DC-motorer i effektområdet 500–700 W. Boksen placeres mellem batteri, styrekontakt og ankerspilsmotor og fungerer som hovedkontaktor der sender motoren op eller ned via lavstrømssignaler fra trykknapper eller fodkontakter.
Konstruktion og funktion
Boksen indeholder to kraftige solenoider der styrer motorretningen, én til op og én til ned. Til 2-pols motorer benyttes intern brokobling i boksen, så den samme enhed passer til begge motortyper uden ekstra tilpasning. Skrueterminalerne sidder tilgængeligt udvendigt, så kraftkabler kan tilsluttes direkte uden at åbne kassen.
Installation og placering
Relæboksen monteres i motorrum eller under dæk tæt på ankerspillet. Kapslingsklassen gør den egnet til fugtige miljøer med saltstænk og vibrationer. Tre forbindelser er nødvendige: batteri, ankerspilsmotor og styresignal fra kontakt eller fjernbetjening.
Specifikationer
-
Producent: Lofrans
-
Type: Relæboks / kontaktor
-
Spænding: 12V DC
-
Effektområde: 500–700 W
-
Maks. strøm: 130 A
-
Motorterminaler: 4 (kompatibel med 2- og 4-pols motorer)
-
Relæsystem: Dobbelt kontaktor (op/ned)
-
Kapslingsklasse: IP56
-
Materiale: Slagfast selvslukningsharpiks
Ofte stillede spørgsmål
Hvilke ankerspil er relæboksen kompatibel med?
Boksen passer til Lofrans ankerspil med 12V motor i effektområdet 500–700 W, herunder modeller som Marlin, Dorado og Project 500. Kontrollér motorens effekt og polantal inden køb.
Kan boksen bruges med fodkontakt og fjernbetjening samtidig?
Ja, boksen styres via lavstrømssignaler og kan tilsluttes flere kontakter i parallel, forudsat styresystemet er koblet korrekt. Tjek Lofrans' installationsvejledning for det specifikke spil.
