Trimindikator til Mercury og Mariner motor

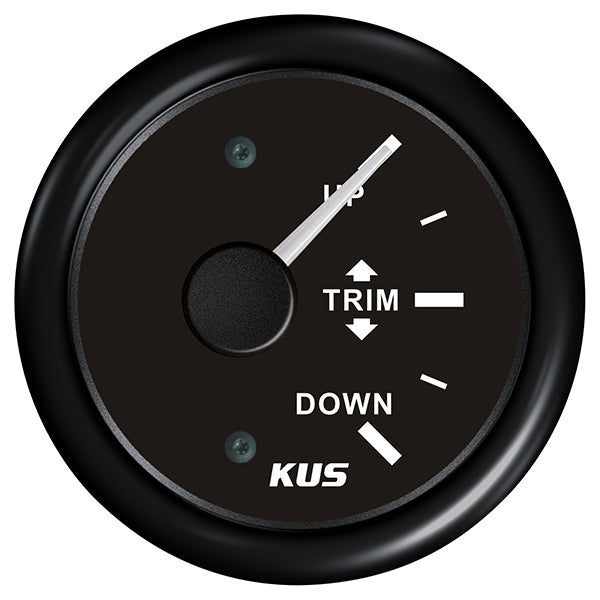

KUS trimindikator viser drevets eller motorens trimposition og er beregnet til Mercury og Mariner påhængsmotorer med 160–10 ohm trimføler. Instrumentet fungerer på både 12V og 24V uden omskifter og monteres i et standard Ø 52 mm panelhul i styrepult eller instrumentpanel.
Funktion og kompatibilitet
Indikatoren viser om motoren er trimmet op eller ned ved at aflæse signalet fra den eksisterende trimføler på motoren. Modstandsområdet 160–10 ohm svarer til Mercury og Mariners trimfølere, hvor 160 ohm er fuld oppe og 10 ohm er fuld nede. Instrumentet må ikke bruges på systemer med 0–190 ohm trimfølere, da visningen ikke bliver korrekt. Trimføleren leveres ikke med og skal sidde på motoren i forvejen eller købes separat.
Konstruktion og montering
Huset er UV- og korrosionsbestandigt og tåler saltvand og fugt med IP67-kapsling. Instrumentet tilsluttes med standard ledningsforbindelser til strøm, stel, baggrundsbelysning og trimfølersignal.
Specifikationer
-
Producent: KUS
-
Type: Trimindikator
-
Modstandsområde: 160–10 ohm (Mercury/Mariner)
-
Spænding: 12/24V DC
-
Strømforbrug: 0–130 mA
-
Paneludskæring: Ø 52 mm
-
Kapsling: IP67
-
Farve: Sort
Ofte stillede spørgsmål
Er baggrundsbelysningen regulerbar?
Instrumentet har en separat tilslutning til baggrundsbelysning, men der er ikke oplyst om dæmpningsmulighed. Tjek den medfølgende installationsvejledning for detaljer om belysningsfunktionen.
Kan indikatoren bruges på andre motormærker end Mercury?
Den kan bruges på andre motorer, hvis trimføleren arbejder i 160–10 ohm-området. Tjek motorens sensor-specifikationer før montering. Til andre modstandsområder findes alternative KUS-varianter.
