Trimindikator til påhængsmotor og Z-drev

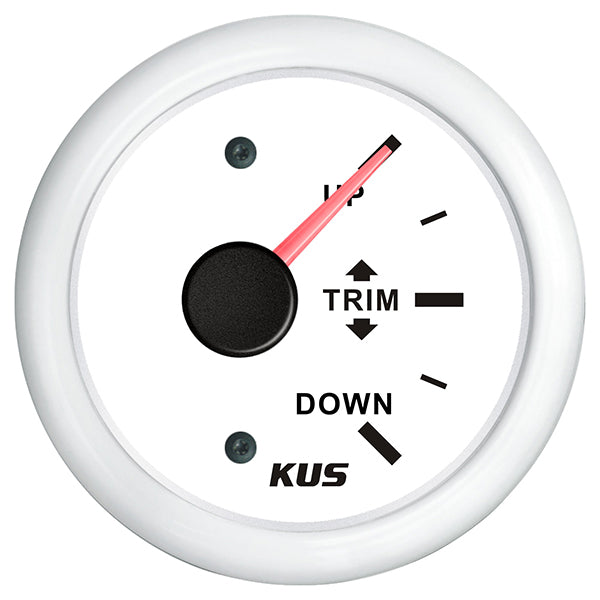

KUS trimindikator viser trimvinklen på påhængsmotorer og Z-drev via et analogt 0–190 Ω signal fra en ekstern trimføler. Instrumentet monteres i panelet og giver løbende aflæsning af drevets position under sejlads.
Funktion og tilslutning
Indikatoren modtager signal fra en kompatibel 0–190 Ω trimføler monteret på motor eller drev. Føleren medfølger ikke og skal anskaffes separat. Instrumentet fungerer på både 12 og 24 V uden justering og har baggrundsbelysning i rød eller gul afhængigt af belysningsledningens tilslutning.
Konstruktion og montering
Instrumentet er IP67-klassificeret og egnet til udendørs brug i cockpit og styrehus. Det monteres fra fronten i et Ø 52 mm udskæringshul og fastgøres med en spændebøjle bagpå.
Specifikationer
-
Producent: KUS
-
Type: Trimindikator
-
Spænding: 12/24 V DC
-
Modstandsområde: 0–190 Ω
-
Strømforbrug: 0–130 mA
-
Udskæring: Ø 52 mm
-
Baggrundsbelysning: Rød eller gul
-
Tæthedsklasse: IP67
-
Farve: Hvid skive
Ofte stillede spørgsmål
Medfølger der en trimføler?
Nej, indikatoren leveres uden føler. Du skal bruge en separat kompatibel 0–190 Ω trimføler monteret på motor eller drev.
Virker indikatoren med alle motormærker?
Indikatoren er kompatibel med systemer der bruger et analogt 0–190 Ω trimsignal. Den er ikke egnet til CANbus, NMEA 2000 eller systemer med andre ohmområder uden konverter.
