Omdrejningstæller med timetæller til dieselmotor

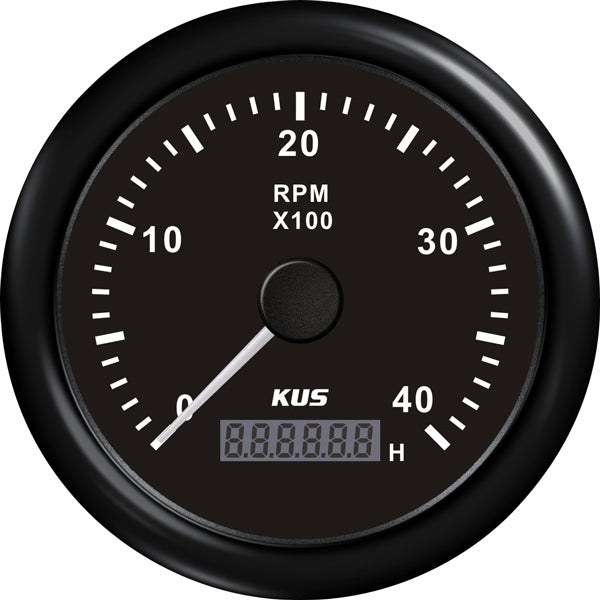

KUS omdrejningstæller viser motorens RPM fra 0 til 4000 og har en indbygget timetæller til registrering af motortimer. Den passer til dieselmotorer på både 12V- og 24V-anlæg og monteres i instrumentpanel eller konsol på motorbåde og sejlbåde med indenbords eller udenbords dieselmotor.
Funktion og tilslutning
Omdrejningstælleren tilsluttes dynamo klemme W på dieselmotoren og understøtter et frekvensområde svarende til 0,5–250 impulser pr. omdrejning, så den kan kalibreres til forskellige motorkonfigurationer. Den analoge skive aflæses hurtigt under sejlads, mens det digitale timetællervindue giver overblik over akkumulerede driftstimer til planlægning af serviceintervaller.
Specifikationer
-
Producent: KUS
-
Type: Omdrejningstæller med timetæller
-
Motortype: Diesel
-
Omdrejningsområde: 0–4000 RPM
-
Frekvensområde: 0,5–250 impulser/omdr.
-
Spænding: 12/24V DC
-
Strømforbrug: 0–130 mA
-
Tilslutning: Dynamo klemme W
-
Diameter: Ø 85 mm
-
Farve: Sort
Ofte stillede spørgsmål
Hvad betyder "0,5–250" i produktnavnet?
Det refererer til det interne kalibreringsområde for frekvensindgangen, ikke bådens hastighed. Området angiver, hvor mange impulser pr. omdrejning instrumentet kan håndtere, så det kan bruges med forskellige generatorer og motorkonfigurationer.
Hvordan tilsluttes tælleren til motoren?
Tilslut signalledningen til dynamo klemme W på dieselmotoren. På visse indenbords-løsninger kan tilslutning til minus anvendes, tjek motorens elskema for korrekt tilslutningspunkt.
Hvad er huldiameteren ved panelmontage?
Instrumentet monteres i et hul på Ø 85 mm i instrumentpanelet. Yderdiameteren på rammen er lidt større og holder instrumentet på plads mod paneloverfladen.
