NMEA 2000 konverter til tankgivere

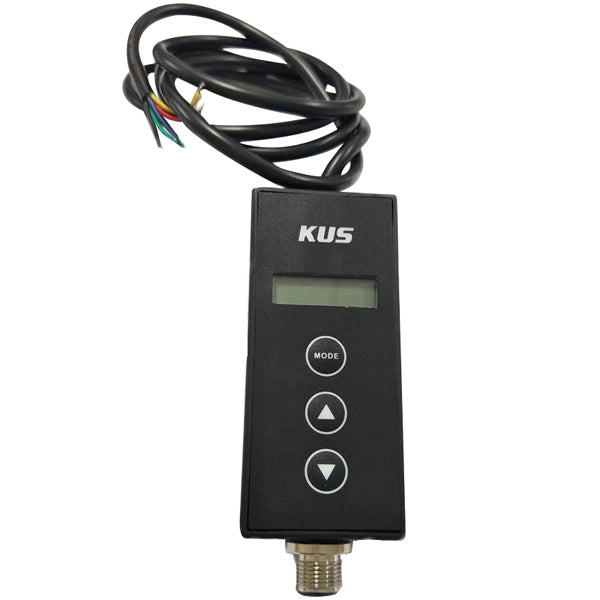

KUS NKC konverter med 4 kanaler omsætter analoge modstandssignaler fra tankgivere til NMEA 2000 data, så niveauer kan aflæses direkte på plotter eller andre NMEA 2000-enheder. En enkelt enhed håndterer op til fire separate tanke, typisk brændstof, ferskvand og spildevand.
Funktion og anvendelse
Konverteren modtager signaler fra standard tankgivere med modstandsområde 10–190 Ω eller 20–30 Ω og sender niveaudata ud på CAN-bussen. Dataene vises derefter på multifunktionsplottere, motor- og tankdisplays eller andet NMEA 2000-kompatibelt udstyr. Enheden arbejder med både 12 V og 24 V bådsystemer.
Tilslutning og installation
NMEA 2000-tilslutningen sker via Micro-C hanstik til netværkets backbone. Hver af de fire kanaler tilsluttes med separate ledninger til de analoge givere. Netværket skal være korrekt opbygget med strømforsynet backbone og to 120 Ω terminatorer i henhold til NMEA 2000-standarden. Se den medfølgende manual for oplysninger om konfiguration af modstandsområde og forsyning.
Specifikationer
-
Producent: KUS
-
Type: NMEA 2000 konverter
-
Antal kanaler: 4
-
Modstandsområde: 10–190 Ω / 20–30 Ω
-
Udgang: NMEA 2000 CAN-bus (Micro-C hanstik)
-
Forsyningsspænding: 8–32 V DC
-
Maks. strømforbrug: 50 mA
-
IP-klassificering: IP67
-
Dimensioner: 70 mm x Ø27 mm
-
Vægt: 0,28 kg
Ofte stillede spørgsmål
Kan konverteren bruges med alle typer tankgivere?
Konverteren er kompatibel med resistive givere i modstandsområderne 10–190 Ω og 20–30 Ω. Tjek din givers modstandskurve inden installation, givere med andre modstandsområder er ikke kompatible uden konfigurationsændring.
Forsynes enheden via NMEA 2000-backbone eller separat strøm?
Enheden kan normalt forsynes via NMEA 2000-backbone, men nogle KUS-modeller kræver separat +/– forsyning. Kontroller den medfølgende manual for den konkrete model.
Kan konverteren bruges til andet end tankniveauer?
KUS NKC-serien understøtter generelt resistive sensorer til tryk, temperatur og alarmer afhængigt af programmering. Kontakt producenten for oplysninger om konfiguration til andre sensortyper.
