Multifunktions touchinstrument til båd

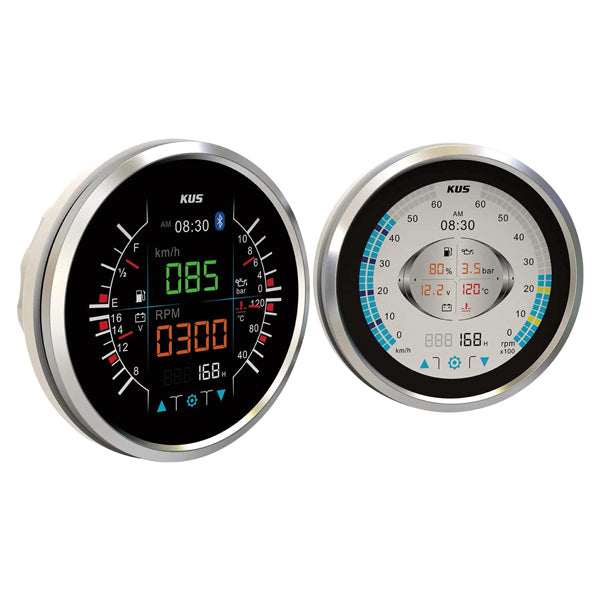

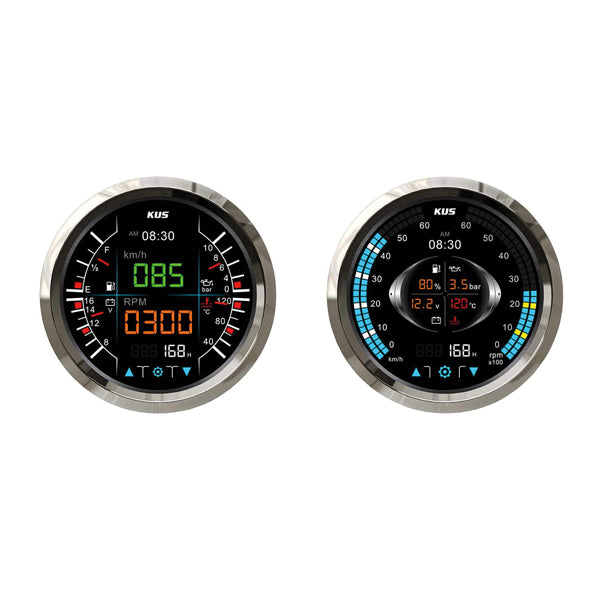

KUS KMG multifunktionsinstrument er et 4,2" farve-touchdisplay til visning af motor- og båddata på mindre og mellemstore både. Instrumentet viser op til 8 funktioner fordelt på to skærmbilleder og understøtter både moderne motorer via NMEA 2000 og J1939 samt ældre installationer med analoge sensorer.
Visning og funktioner

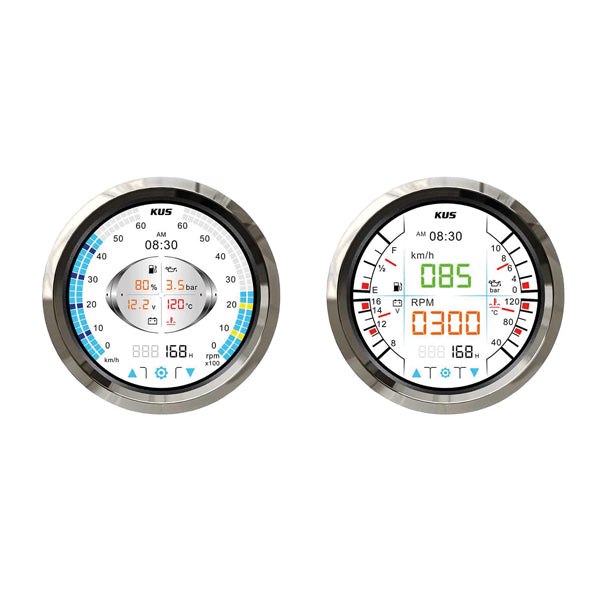

De to skærmbilleder dækker tilsammen 8 hovedfunktioner, herunder log og tripdata, kurs over grunden (COG), batterispænding, brændstofniveau, motortemperatur og olietryk. Urskiver, datafelter og instanser kan tilpasses efter behov, så displayet viser præcis de data, der er relevante for den pågældende installation.
Tilslutning og kompatibilitet
Instrumentet understøtter NMEA 2000 og J1939 til moderne motorstyring og digitale databusser. Derudover er der fire analoge indgange til omdrejningstæller, brændstofniveau, vandtemperatur og olietryk, hvilket gør det muligt at tilslutte traditionelle sensorer uden ekstra konvertere. Alarmer for brændstof, vandtemperatur og olietryk kan tilpasses individuelt.
Konstruktion og installation
Frontringen er i 316 rustfrit stål, og instrumentet er IP67-klassificeret, så det tåler direkte vandpåvirkning og stænk. Driftstemperaturområdet på -30°C til +85°C gør det egnet til brug i alle klima- og sæsonforhold. Instrumentet leveres klar til montering med NMEA 2000-dropkabel og kabel til analoge sensorer.
Specifikationer
-
Producent: KUS
-
Type: Multifunktions touchinstrument
-
Displaystørrelse: 4,2"
-
Skærmopløsning: 720 x 720 pixel
-
Spænding: 9–32 V DC
-
Forbrug: <330 mA (12 V)
-
Interfaces: NMEA 2000, J1939
-
Analoge indgange: 4 (omdrejninger, brændstof, vandtemperatur, olietryk)
-
IP-klassificering: IP67
-
Driftstemperatur: -30°C til +85°C
-
Display lysstyrke: 10–100 %
-
Frontring: 316 rustfrit stål
-
Hulmål: 134,5 mm
-
Dybde: 85 mm
-
Indhold: Instrument, 1 m NMEA 2000 dropkabel, kabel til analoge sensorer, GPS-antenne til fart, manual
Ofte stillede spørgsmål
Kan instrumentet bruges på både 12 V og 24 V systemer?
Ja, instrumentet er kompatibelt med 9–32 V DC og fungerer direkte på både 12 V og 24 V systemer uden ekstra konvertere.
Kan instrumentet vise data fra ældre motorer uden NMEA 2000?
Ja, de fire analoge indgange gør det muligt at tilslutte traditionelle sensorer for omdrejninger, brændstof, vandtemperatur og olietryk direkte, så instrumentet fungerer uden en digital databus.
Hvordan indstilles alarmerne?
Alarmerne for brændstof, vandtemperatur og olietryk tilpasses via touchskærmen. Sæt grænseværdierne til de ønskede niveauer under opsætning, og instrumentet advarer automatisk når værdien overskrides.
