Multifunktions touchinstrument til båd

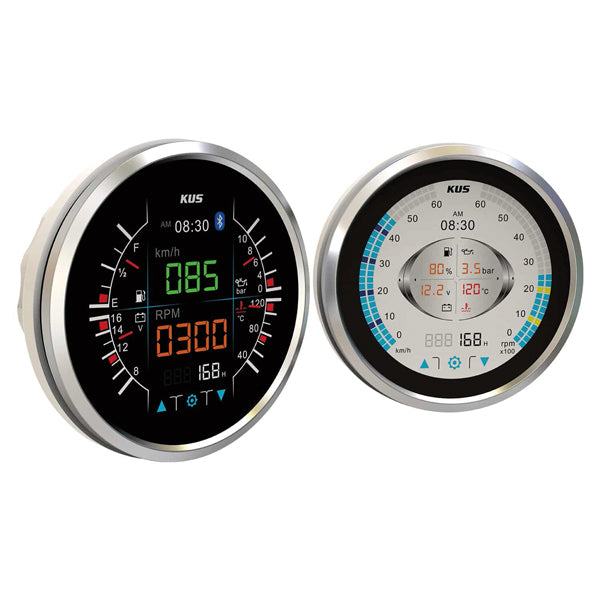

KUS multifunktionsinstrument med 3" touchskærm samler log, omdrejninger, spænding, niveauer, temperatur og tryk på ét display. Det er til motorbåde og sejlbåde, hvor plads i instrumentpanelet er begrænset, og viser op til 8 funktioner fra ét instrument.
Tilslutning og kompatibilitet
Instrumentet modtager data via NMEA 2000 og J1939 samt 4 analoge signaler for omdrejninger, brændstof, vandtemperatur og olietryk. NMEA 2000 dropkabel på 1 meter og kabel til analoge sensorer medfølger. GPS-antenne til fart medfølger også.
Display og betjening

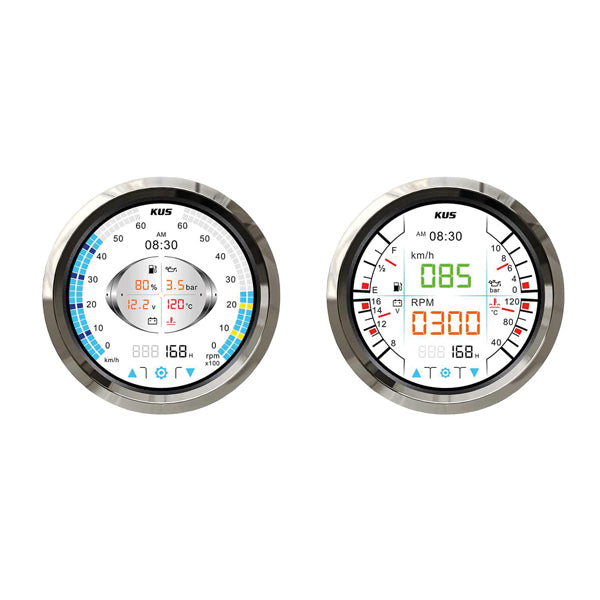

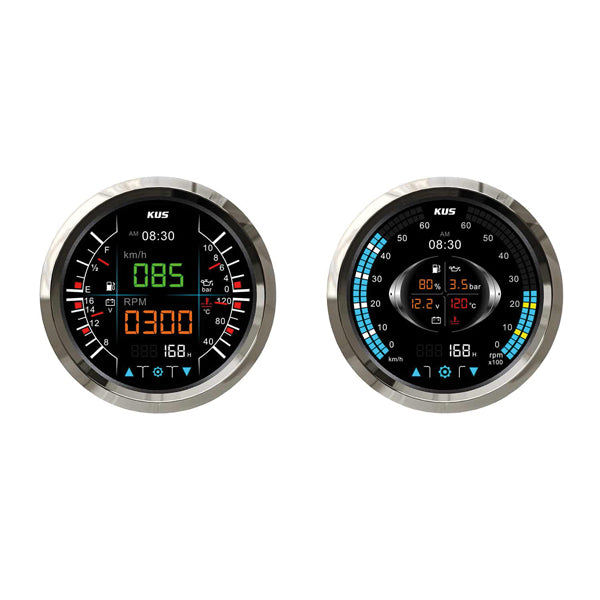

Touchskærmen har en opløsning på 432x432 pixel og lysstyrke der justeres fra 10 til 100 procent. Alarmer for brændstof, vandtemperatur og olietryk kan tilpasses individuelt direkte via displayet.
Konstruktion og montering
Frontringen er i rustfrit stål. Instrumentet er IP67-klassificeret og tåler direkte vandpåvirkning. Hulmålet i panelet er 100 mm, og dybden bag panelet er 85 mm.
Specifikationer
-
Producent: KUS
-
Type: Multifunktions touchinstrument
-
Skærmstørrelse: 3"
-
Skærmopløsning: 432x432 pixel
-
Tilslutning: NMEA 2000, J1939, 4 analoge signaler
-
Analoge signaler: Omdrejninger, brændstof, vandtemperatur, olietryk
-
Spænding: 9-32 V
-
Strømforbrug: <170 mA (12V)
-
IP-klassificering: IP67
-
Driftstemperatur: -30°C til +85°C
-
Hulmål: 100 mm
-
Dybde: 85 mm
-
Frontring: 316 rustfrit stål
-
Indhold: Instrument, 1 meter NMEA 2000 dropkabel, kabel til analoge sensorer, GPS-antenne til fart, manual
Ofte stillede spørgsmål
Kan instrumentet vise data fra eksisterende analoge sensorer?
Ja, instrumentet understøtter 4 analoge indgange til omdrejninger, brændstof, vandtemperatur og olietryk. Det kan dermed anvendes med eksisterende sensorer på motoren uden at kræve NMEA 2000-netværk.
Hvad kræves for at tilslutte instrumentet til NMEA 2000?
Der medfølger et 1 meter NMEA 2000 dropkabel. Instrumentet forbindes til et eksisterende NMEA 2000-netværk på båden via en T-stik eller backbone-tilslutning. Er der ikke et eksisterende netværk, skal der etableres en backbone med strømtilførsel.
Er alarmerne forudindstillede eller kan de justeres?
Alarmerne for brændstof, vandtemperatur og olietryk kan tilpasses direkte via touchskærmen, så grænseværdierne passer til motorens specifikationer og brugerens præferencer.
