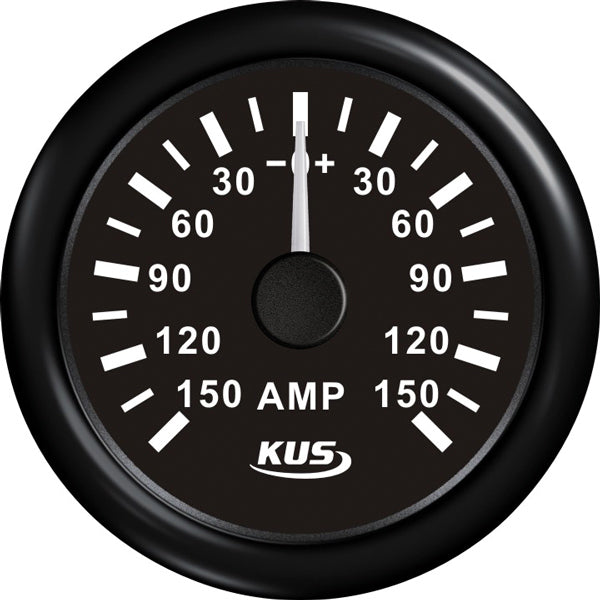

Analogt amperemeter til bådinstallation
KUS amperemeter med 150A shunt overvåger strøm ind og ud af batteribanken og viser både ladestrøm fra generator eller alternator og forbrugstrøm fra batteriet. Instrumentet passer til 12V og 24V DC-installationer og monteres i et standard 52 mm panelhul.
Funktion og shunt
Shunten monteres i pluskablet mellem generator og batterier i motorrummet, mens instrumentet aflæser spændingsfaldet over shunten via tynde signalledninger. Det betyder, at der ikke skal trækkes tunge strømkabler frem til instrumentpanelet. Måleområdet er ±150 A med centernul, så opladning og forbrug aflæses direkte på den analoge skive.
Konstruktion og installation
Instrumentet er IP67-klassificeret og modstandsdygtigt over for UV, ozon og saltvand. Det dobbeltlagede glas forhindrer kondens indvendigt. Fronten har ingen synlige skruer og klikkes fast fra bagsiden. Tilslutning sker via medfølgende multistik, og belysningen kan vælges i rød eller gul.
Specifikationer
-
Producent: KUS
-
Type: Analogt amperemeter med ekstern shunt
-
Måleområde: ±150 A (centernul)
-
Shunt: 150 A nominelt, op til 300 A kortvarigt
-
Systemspænding: 12/24V DC
-
Strømforbrug: 0–130 mA
-
Montering af shunt: Pluskabel mellem generator og batteri
-
Panelhul: Ø 52 mm
-
Tæthed: IP67
-
Belysning: Valgfri rød eller gul
-
Farve: Sort skive og front
-
Tilslutning: Multistik
Ofte stillede spørgsmål
Hvilken belysningsfarve bør man vælge til instrumentpanelet?
Det afhænger af panelets øvrige instrumenter. Rød belysning er traditionelt mest udbredt på marine instrumentpaneler og bevarer nattesyn bedre end gul. Vælg gul, hvis det øvrige panel er udstyret med gul belysning, så instrumenterne matcher visuelt.
Er instrumentet kompatibelt med Wema-serien?
KUS er producent bag Wema-instrumenter, og amperemeteret passer til KUS/Wema-instrumentserien i samme 52 mm standard.
Kan instrumentet bruges udendørs i cockpitpanel?
IP67-klassificeringen og det dugfrie dobbeltlagede glas gør instrumentet egnet til marine miljøer, herunder eksponerede cockpitpaneler med fugt, stænk og direkte sollys.
