Analogt amperemeter til instrumentpanel
KUS amperemeter med 50 A shunt måler øjeblikkelig ladestrøm og forbrug i bådens elektriske system. Instrumentet viser om batteriet oplades eller aflades og monteres typisk i cockpit eller instrumentpanel sammen med voltmeter og tankmålere.
Konstruktion og materialer

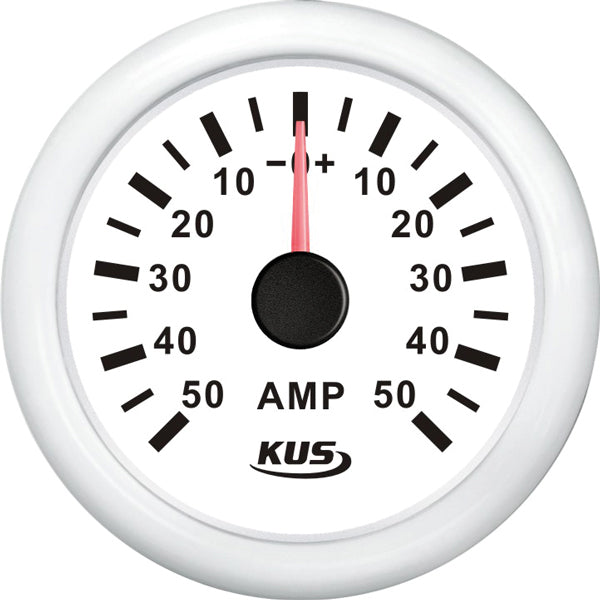

Instrumentet har hvid skive med sorte markeringer og dobbeltlags glas der forhindrer dug bag skiven. Huset er UV-, ozon- og saltvandsbestandigt og tæt til IP67. Baggrundsbelysningen kan tilsluttes som rødt eller gult lys afhængigt af panelopsætning.
Installation
Instrumentet monteres i et 52 mm rundt udskæringshul og fastgøres bagfra med spændebeslaget. Den medfølgende 50 A shunt monteres i pluskablet mellem generator og batterier. Tilslutning sker via multistik uden ekstra værktøj. Instrumentet er 100 % kompatibelt med Wema og Sensotex systemer.
Specifikationer
-
Producent: KUS
-
Type: Analogt amperemeter
-
Måleområde: +/- 50 A
-
Spænding: 12/24V DC
-
Eget forbrug: 0–130 mA
-
Tæthed: IP67
-
Paneludskæring: Ø 52 mm
-
Baggrundsbelysning: Rødt eller gult lys
-
Farve: Hvid
-
Kompatibilitet: Wema / Sensotex
-
Indhold: Amperemeter og 50 A shunt
Ofte stillede spørgsmål
Hvad viser amperemeteret præcist?
Instrumentet viser den øjeblikkelige strøm i ampere, positivt når batteriet oplades, negativt når der trækkes strøm fra batteriet til forbrugere. Det er ikke en batterimonitor og måler ikke akkumuleret energi i Ah.
Kan shunten bruges til større strømme end 50 A?
Shunten tåler mekanisk op til 300 A, men instrumentet er kalibreret til et måleområde på +/- 50 A. Ved større strømme i systemet skal en 150 A-variant anvendes i stedet.
Hvilken farve har baggrundsbelysningen?
Baggrundsbelysningen kan tilsluttes som enten rødt eller gult lys, så den kan tilpasses den øvrige panelopsætning.
