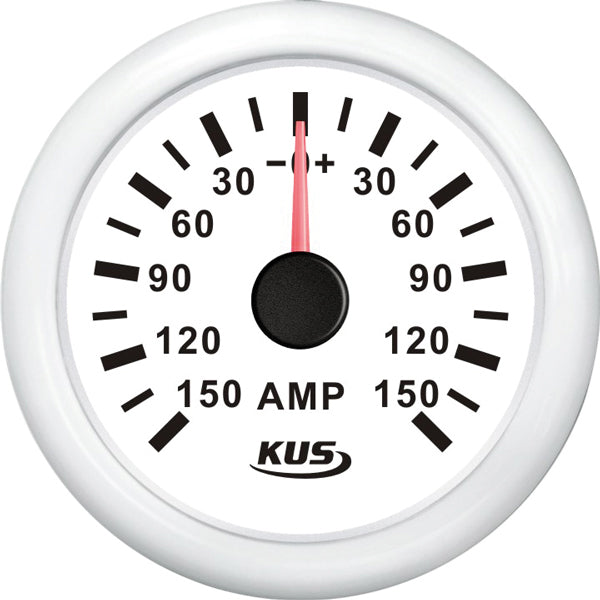

Analogt amperemeter til bådens elsystem
KUS amperemeter viser om batteribanken lader eller aflades, og hvor mange ampere der løber ind eller ud. Det giver et direkte overblik over bådens elsystem og hjælper med at kontrollere om generator eller laderegulator arbejder som forventet. Måleren passer til både 12V og 24V systemer og leveres med ekstern 150A shunt og multistik.
Funktion og måling
Instrumentet viser strøm i begge retninger, positiv ved opladning og negativ ved forbrug. Shunten monteres på pluskablet mellem ladekilde og batteri og sender et signal til måleren. Måleområdet er ±150A, og shunten tåler kortvarige belastninger op til ca. 300A.
Konstruktion og montering
Måleren monteres i et standard Ø 52 mm instrumenthul. Huset er IP67-klassificeret og tåler fugt, spray og midlertidig nedsænkning. Det dobbeltlagede glas forhindrer kondens bag skiven, og ramme og hus er UV- og korrosionsbestandige til marinebrug og saltvandsmiljøer. Baggrundsbelysningen er rød eller gul afhængigt af tilslutning.
Specifikationer
-
Producent: KUS
-
Type: Analogt amperemeter
-
Serie: CMAR
-
Måleområde: ±150A (150–0–150A)
-
Spænding: 12/24V DC
-
Strømforbrug: 0–130 mA
-
Tæthedsklasse: IP67
-
Monteringshul: Ø 52 mm
-
Glas: Dobbeltlags, dugfrit
-
Baggrundsbelysning: Rød eller gul
-
Farve: Hvid skive
-
Indhold: Amperemeter, 150A shunt, multistik med ledningsnet
Ofte stillede spørgsmål
Hvilken kabeltykkelse anbefales til tilslutning af shunten?
Shunten håndterer op til 150A kontinuerligt, og det anbefales at bruge kabler dimensioneret til den faktiske belastning i systemet. Ved tvivl bør en elektriker med erfaring i marineinstallationer rådspørges.
Kan måleren bruges til at overvåge solpaneler eller landstrømsoplader?
Ja, så længe ladekilden er tilsluttet på korrekt side af shunten, vil måleren vise den samlede ladestrøm. Sørg for at alle ladekilder er koblet ind på samme side som generatoren.
Hvad sker der hvis strømmen overstiger 150A?
Shunten tåler kortvarige belastninger op til ca. 300A uden at tage skade, men nålen vil ikke vise værdier ud over 150A. Ved permanent høje strømme over 150A bør en shunt med højere kapacitet overvejes.
