Hæktransducer med sidescan, downscan og CHIRP

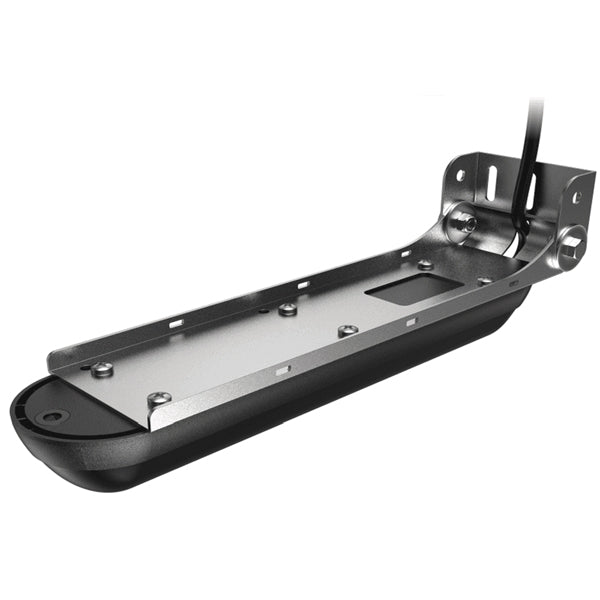

Navico Active Imaging 3-i-1 er en hækmonteret transducer til Lowrance og Simrad ekkolod og plotters med 9-pin Active Imaging-tilslutning. Transduceren kombinerer tre sonartyper i ét hus og monteres på agterspejlet, så den er i vandet under sejlads.
Sonartyper og funktioner
CHIRP-sonaren bruges til traditionel ekkolodning, dybdemåling og fiskesøgning på medium og høj frekvens. DownScan Imaging giver fotolignende billeder af struktur og fisk direkte under båden med høj opløsning. SideScan Imaging viser begge sider af båden på samme tid og er velegnet til at afsøge større områder som vrag, stenrev og bundkanter hurtigt.
På kompatible enheder understøtter transduceren FishReveal, der kombinerer CHIRP og DownScan og fremhæver fiskemål i DownScan-billedet.
Frekvenser og rækkevidde
CHIRP-sonaren arbejder i medium og højt frekvensbånd svarende til ca. 83 og 200 kHz. DownScan og SideScan bruger 455 kHz til større rækkevidde og 800 kHz til finere detaljer på kortere afstand. 455 kHz er velegnet til søer og fjorde, mens 800 kHz giver bedst resultat ved kystnært fiskeri og strukturjagt, hvor detaljegrad er vigtigere end rækkevidde.
Montering
Transduceren monteres lavt på agterspejlet med bundpladen flugtende med bådens bundlinje. En vandret position er vigtig for korrekt SideScan-billede. Det fastmonterede kabel afsluttes med 9-pin stik til instrumentet. Kontrollér kompatibilitet med den konkrete enhed inden montering, da ældre enheder kan kræve adapterkabel.
Specifikationer
-
Producent: Navico (Lowrance/Simrad)
-
Type: Hækmonteret transducer
-
Teknologi: Active Imaging 3-i-1
-
Sonartyper: CHIRP, DownScan Imaging, SideScan Imaging
-
CHIRP frekvenser: Ca. 83 kHz (medium) og 200 kHz (høj)
-
DownScan/SideScan frekvenser: 455 kHz og 800 kHz
-
Tilslutning: 9-pin Active Imaging stik
-
Kompatibilitet: Lowrance Elite FS, HDS LIVE, HDS Carbon og Simrad GO-serien, NSS evo3/evo3S (tjek kompatibilitet med konkret enhed)
-
Vægt: 1,73 kg
Ofte stillede spørgsmål
Virker transduceren med ældre Lowrance eller Simrad enheder?
Active Imaging 3-i-1 bruger 9-pin stik til nyere enheder. Ældre modeller kan kræve et adapterkabel. Kontrollér altid kompatibilitet mod den konkrete enhed og softwareversion inden køb.
Hvornår bruges 455 kHz frem for 800 kHz?
Brug 455 kHz når du vil afsøge et større område eller fiske på større dybde. Brug 800 kHz når du vil have finere detaljer på strukturer og fisk tæt på båden, fx i lavvandede kystområder og havne.
Skal transduceren altid monteres vandret?
Ja, en vandret montering er afgørende for korrekt SideScan-billede. Skæv montering giver uensartet billede på de to sider og reducerer nytteværdien af sidescan-funktionen.
