VHF-stik til RG213 koaksialkabel

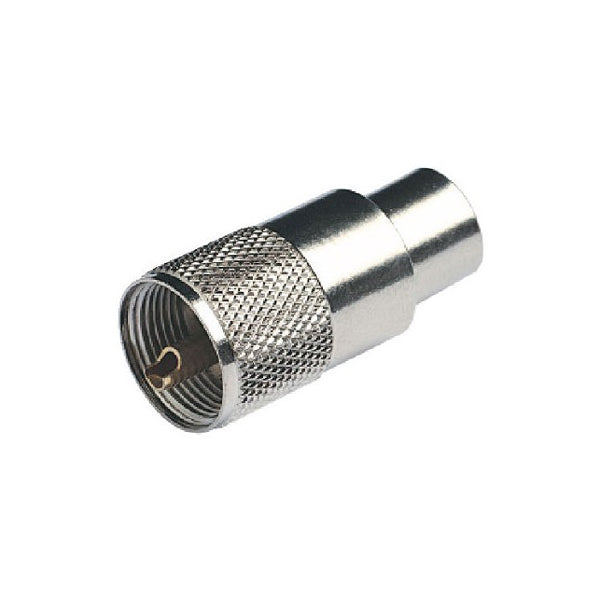

Glomex RA131 er et PL-259 hanstik til RG213 koaksialkabel med 10 mm diameter. Stikket bruges til at tilslutte VHF-antennekablet til radio, antennefod eller dækgennemføring med SO-239 hunstik.
Konstruktion og materialer
Huset er i forkromet messing og isolatoren i PTFE, som tåler den høje varme fra loddekolben uden at smelte. Det giver en solid og tæt forbindelse i et marinemiljø, hvor korrosion og vibrationer belaster stikforbindelserne.
Montering
Skyd bagkappen på kablet før afisolering. Fold skærmen tilbage og lod den jævnt gennem hullerne i stikkets side med en varm loddekolbe og kort arbejdstid. Lod centerlederen i midterstiften og fjern overskydende lodning. Test med multimeter for kontinuitet på center og skærm samt ingen kortslutning imellem dem.
Specifikationer
-
Producent: Glomex
-
Type: PL-259 hanstik
-
Kabeltype: RG213 / RG-8
-
Kabeldiameter: Ø 10 mm
-
Impedans: 50 Ω
-
Hus: Forkromet messing
-
Isolator: PTFE
Ofte stillede spørgsmål
Hvorfor vælge RG213 frem for RG58?
RG213 er et tykkere kabel med lavere signaltab over lange strækninger. På både med kabel fra radio til mastetop giver det bedre VHF-signal end det tyndere RG58.
Kan stikket bruges med andre kabler end RG213?
Stikket passer til andre 50 Ω koaksialkabel med ca. 10 mm ydre diameter og tilsvarende leder- og skærmdimensioner. Mål kablet inden køb for at sikre korrekt pasform.
